Corte por chorro de agua CNC en la industria

El corte por chorro de agua es una tecnología versátil que está demostrando su eficacia en una amplia gama de aplicaciones. Reúne numerosas cualidades: innovación, precisión, a medida, corte en frío, corte de todos los materiales (alimentos, metales, vidrio, piedra, materiales compuestos, etc.), economía, ahorro de tiempo.


MÉCANUMÉRIC fabrica y propone una gama completa de máquinas de corte por chorro de agua adaptadas a una multitud de aplicaciones. Los equipos de corte por chorro de agua MÉCANUMÉRIC están disponibles en varias gamas para todos los usos: corte de productos alimentarios, corte de todos los materiales por chorro de agua pura a muy alta presión o por chorro de agua THP con abrasivo añadido para los materiales más duros. Nuestras máquinas también son ideales para la formación o la investigación y el desarrollo: las utilizan CFA, Facultades, Fablab o incluso Fabricantes locales (terceros puestos).

WAZER
La máquina de chorro de agua compacta, fácil de usar y adaptada a casi todos los materiales
PUREJET
La máquina de chorro de agua diseñada para simplificar el corte de materiales blandos o ligeros
LABJET
Descubra LABJET la nueva máquina compacta de chorro de agua
MECAJET
MECAJET la nueva gama de equipos de chorro de agua
QUICKJET II
Nuevo centro de corte por chorro de agua QUICKJET II
MDE
Máquina de corte con agua pura
MDA
MDA : corte de productos alimentarios frescos o congelados

Corte por chorro de agua con MÉCANUMÉRIC

La máquina de corte por chorro de agua a alta presión CNC puede cortar una amplia gama de materiales. Esta operación se realiza con agua fría pura. Es necesario añadir un abrasivo (arena de granate) para cortar materiales muy duros (metal, piedra, acero). La precisión y la potencia del chorro (hasta 6200 bar) permiten cortar a gran velocidad todo tipo de formas, incluso las más complejas.



Corte de una amplia gama de materiales

La máquina herramienta de corte por chorro de agua con control digital es un compendio de tecnología. Ofrece muchas ventajas, empezando por el corte de alta precisión. Esta precisión preserva toda la estructura molecular del producto cortado.

La potencia del chorro de agua y la presión son ajustables.

Esto permite cortar materiales blandos como el caucho o el cuero sin riesgo de dañarlos. La tecnología de corte por chorro de agua también es adecuada para materiales duros: acero, aluminio, etc.



Tecnología de ahorro de energía

Tanto si se trata de un material blando como de alta densidad, este tipo de máquina utiliza una pequeña cantidad de agua. El agua se utiliza fría. Esta tecnología reduce los costes de funcionamiento y contribuye a proteger el medio ambiente.  También optimiza los recortes al cortar las piezas, lo que reduce la necesidad de materias primas.

Una máquina de corte por chorro de agua es también una máquina cuya inversión se amortiza rápidamente. Por tanto, responde a las necesidades de las pequeñas empresas de todos los sectores industriales. Por último, gracias a su funcionamiento optimizado, facilita el trabajo del operario y le ahorra mucho tiempo. y le ahorra mucho tiempo.



Tecnología de chorro de agua

La tecnología de corte por chorro de agua CNC es versátil. Tiene capacidad para cortar una amplia gama de materiales, formas y espesores (desde unos pocos milímetros hasta varios centímetros) según las necesidades de cada aplicación industrial. Puede utilizarse con o sin abrasivos (arena).



Un proceso que combina velocidad y precisión

Al igual que el corte por láser, el corte por chorro de agua produce un corte extremadamente preciso. Se pueden cortar a medida materiales duros, blandos o incluso sensibles. La alta presión (hasta 6.200 bares) ejercida sobre la pieza a cortar se adapta en función de las necesidades mediante una boquilla más o menos fina. El casquillo guía de enfoque limita la pérdida de materia prima garantizando un corte preciso y fino.

Corte en frío con o sin abrasivo

El corte con agua pura ofrece una gran ventaja. El agua utilizada está fría. Por lo tanto, este proceso no produce zonas afectadas por el calor (HAZ). Esta ventaja es significativa en muchas aplicaciones de sectores industriales como el procesamiento de alimentos o la fabricación textil.







Corte con agua pura o abrasivo

Las máquinas de corte por chorro de agua CNC pueden utilizarse con agua pura o con abrasivos añadidos. El principio de funcionamiento sigue siendo el mismo, con un sistema de cabezal adaptado. La máquina puede controlarse mediante el sistema de control numérico utilizando una HMI (interfaz hombre/máquina) o un ordenador.



Funcionamiento de la máquina de corte por chorro de agua a alta presión

La máquina incorpora un sistema de corte de alta presión. Dispone de varios ejes y un cabezal articulado para proporcionar una precisión y una selección de cortes extremadamente elevadas.  El operario controla la máquina desde una interfaz mediante un software de programación. El primer paso en el corte con o sin abrasivos es filtrar el agua para eliminar las impurezas.

La velocidad, producida por la presión ejercida mediante el uso de una pequeña boquilla, crea un chorro de agua del orden de unas pocas micras. Se pueden incorporar determinados abrasivos dosificados en función del material a cortar. A continuación, el agua se comprime mediante una bomba especial. La velocidad aumenta de 2 a 3 veces la velocidad del sonido. La energía concentrada de las moléculas de agua, reforzada por el abrasivo, permite cortar casi cualquier material, con espesores de hasta 200 mm para materiales duros.



Corte por chorro de agua con abrasivos

El corte por chorro de agua puede utilizarse para cortar una amplia gama de metales. Representa una alternativa interesante a las técnicas de láser y plasma. Es más preciso y menos costoso. La tecnología de corte en mesa permite cortar metales más gruesos, como el titanio y el aluminio.



Con este proceso de corte en frío, el calor no produce deformaciones ni endurece el material. Su precisión elimina la necesidad de la mayoría de los retoques que se realizan habitualmente en otros procesos. Por último, el corte por chorro de agua permite cortar metales más gruesos con gran precisión.



La adición de abrasivo, la ausencia de vibraciones y la neutralidad térmica de la operación permiten cortar el vidrio con una gran variedad de formas y patrones. Unas técnicas sencillas evitan que el vidrio se agriete. Esto hace que la mayoría de los cortes de vidrio sean posibles y más económicos.



La tecnología de chorro de agua a alta presión también puede utilizarse para cortar muchos otros materiales: acero inoxidable, aleaciones, piedra, cerámica, azulejos, espuma, caucho, tejidos, cartón, etc.



Corte por chorro de agua sin abrasivos

El corte por chorro de agua sin abrasivos cumple los requisitos de seguridad e higiene de la industria alimentaria, por ejemplo. La máquina de corte MDA dispone de una mesa móvil para cargar y descargar en tiempo oculto. El corte con agua pura se realiza en un entorno saludable, sin posibilidad de contaminación. Este proceso ahorra mucho tiempo. No es necesario sustituir las cuchillas. Por tanto, no se interrumpe el proceso de fabricación. Este tipo de corte también ofrece una gran flexibilidad en cuanto a la diversidad de materias primas a mecanizar y las formas a conformar.







Los equipos de corte por chorro de agua de MÉCANUMÉRIC

MÉCANUMÉRIC ha desarrollado una amplia gama de máquinas CNC para responder a las necesidades más diversas de los distintos sectores industriales.



PUREJET: para cortar materiales blandos o ligeros

La gama PUREJET está diseñada para cortar materiales blandos o ligeros sin abrasivos, utilizando únicamente agua pura. Con este equipo, puede prever un uso industrial intensivo con un alto nivel de eficacia. PUREJET corta caucho y derivados del caucho con facilidad. También corta plásticos finos, cuero, papel y cartón, lana de roca y lonas tejidas.



Su motor sin escobillas la hace especialmente duradera, con un desgaste mínimo. Su estructura soldada también está diseñada para ofrecer durabilidad y bajo mantenimiento. Compacta, está diseñada para facilitar el trabajo del operario, con su pantalla táctil de 21" y su HMI de fácil manejo.





LABJET: una gama compacta, precisa y eficaz

La gama LABJET está diseñada para ser versátil. Aunque dentro de un presupuesto controlado, su precisión es de la más alta calidad. Esta máquina es adecuada para cortar tanto materiales blandos como duros, con abrasivo añadido al agua. Su bomba de alta presión (hasta 4.000 bares) garantiza un corte tan preciso como eficaz.



Este tipo de equipo corta espumas, plásticos y cauchos, así como materiales compuestos, vidrio y metal. Aunque versátil, es potente y seguro de usar. Tiene un recorrido en el eje X de hasta 1050 mm, un recorrido en el eje Y de hasta 750 mm y un recorrido manual en el eje Z de hasta 50 mm. Las hojas cortadas pueden medir hasta 1200 x 1000 mm.

MECAJET: máquina de corte por chorro de agua para materiales blandos y duros

La MECAJET incorpora las últimas innovaciones: nuevos cabezales de corte neumáticos de larga duración, control de posicionamiento de los ejes, cabezal de 3 ó 5 ejes, control de rastrillo, etc. Los cabezales de corte de 3 ó 5 ejes están accionados por una bomba THP de 15 CV (10 kW, caudal máximo 1,2 l / min a 3.800 bar) a 125 CV (92 kW, caudal máximo 10 l / min a 6.200 bar). Esta cortadora por chorro de agua está diseñada para :



- Materiales blandos: caucho, plástico, cuero, etc. en el sector textil y del cuero, por ejemplo.
- Materiales duros con adición abrasiva: metal, cerámica, vidrio, piedra, materiales compuestos, etc. en aplicaciones industriales como la transformación de plásticos, artículos de lujo y artesanía o ingeniería mecánica.

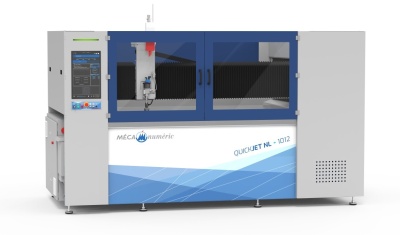

QUIK JET II: Compacta y precisa para todos los materiales

Esta máquina de corte por chorro de agua diseñada por MECANUMERIC es única en el mercado. Combina seguridad, compacidad, alta productividad y ultraprecisión. Su cinemática se inspira en las soluciones de los centros de mecanizado mecánico (utilización de husillos a bolas en todos los ejes, servomotores AC brushless de alto rendimiento controlados por un control numérico de fácil manejo), lo que le permite producir piezas de gran precisión.



Equipada con bombas de alta presión y componentes THP, la QUICKJET II es una máquina de corte por chorro de agua optimizada para todas las aplicaciones industriales de corte de precisión de materiales puros, blandos o duros. Único en el mercado, el nuevo equipo QUICKJET II puede producir piezas de alta precisión a partir de todos los materiales, blandos o duros.

MDE: una troqueladora de muy alta presión

Esta troqueladora ha sido diseñada específicamente para las industrias textil y de marroquinería. Gracias a su altísima presión (hasta 3800 bares), la gama MDE corta tejidos, pieles y derivados con la máxima precisión. Cortes perfectos y sin rebabas.



Gracias a un sistema de aspiración y refrigeración de la niebla de corte, la MDE es especialmente eficaz y rápida. Práctica, está equipada con un control numérico y una HMI en una consola integrada.



MDA: máquina de corte por chorro de agua para aplicaciones alimentarias

La gama MDA puede utilizarse para cortar productos alimentarios como bollería, pescado, productos delicatessen, sándwiches, etc. Las tecnologías innovadoras garantizan la precisión mecánica, la durabilidad y el rendimiento a lo largo del tiempo.

Cumple la normativa de seguridad e higiene alimentaria. La principal ventaja de la máquina de corte por chorro de agua es que no tiene cuchilla, por lo que el corte se realiza sin contacto con el producto.



WAZER: una máquina compacta y económica para prototipos y pequeñas series de producción

Distribuida oficialmente en Francia por Mécanuméric, la marca americana WAZER es adecuada para el corte por abrasión de una amplia gama de materiales duros y blandos: metales, compuestos, plásticos, piedra y vidrio. Esta máquina de corte por chorro de agua ocupa muy poco espacio. Está diseñada tanto para la creación de prototipos como para la producción de pequeñas series. El software incluye una amplia biblioteca de materiales y espesores.

Fácil de usar, la máquina de corte por chorro de agua WAZER se encuentra como en casa en fábricas, oficinas de diseño, centros de formación y fábricas locales.
