QUICKJET II

Compactibilidad y precisión de corte por chorro de agua para todos los materiales.

  • Descripción
  • Datos técnicos
  • Aplicaciones

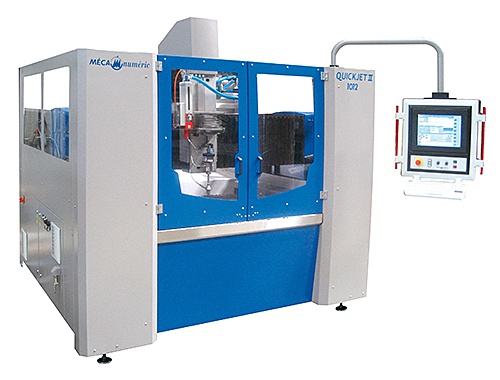

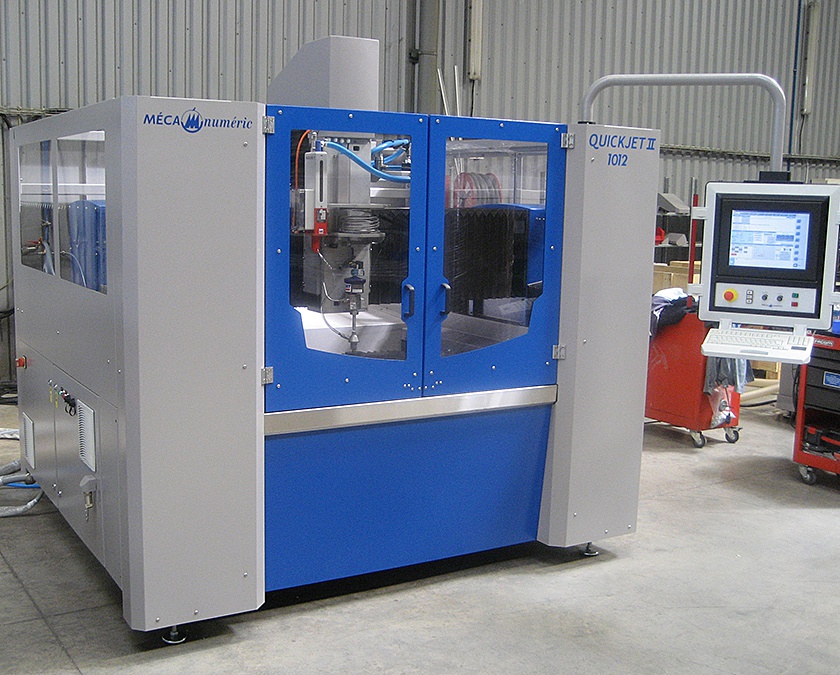

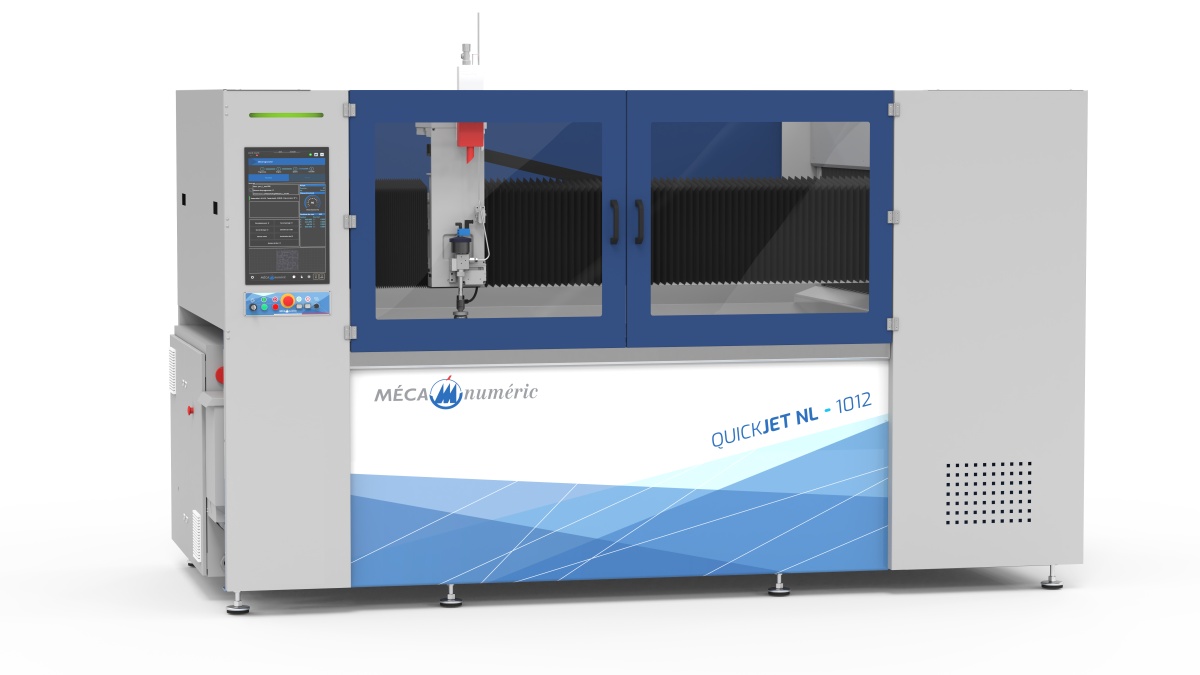

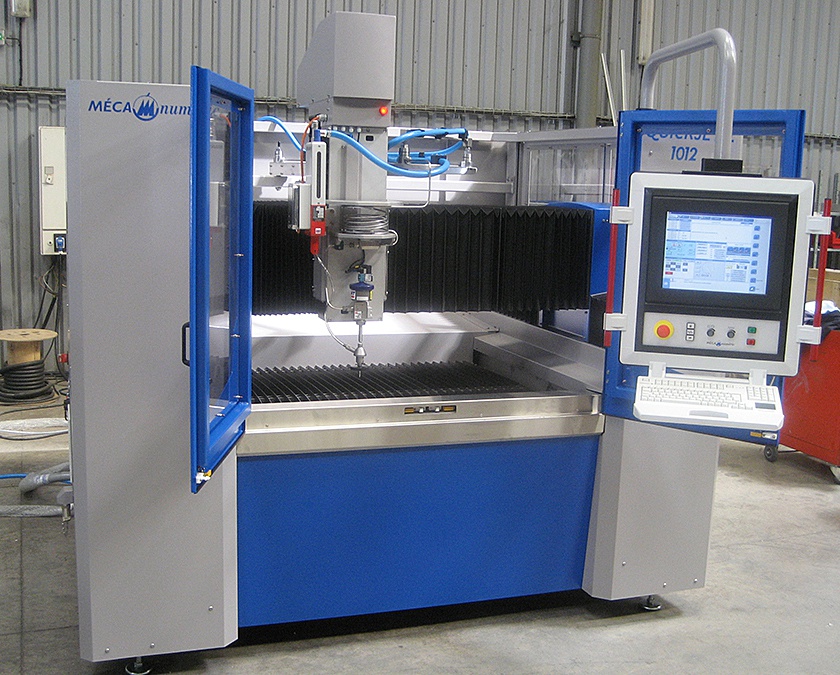

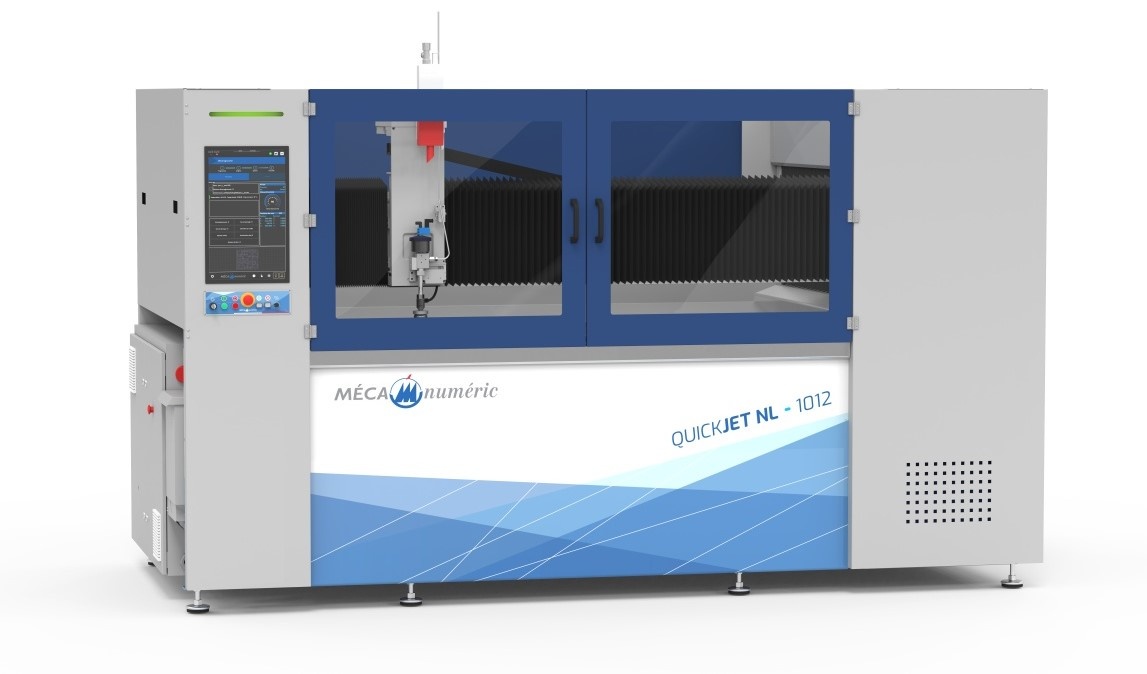

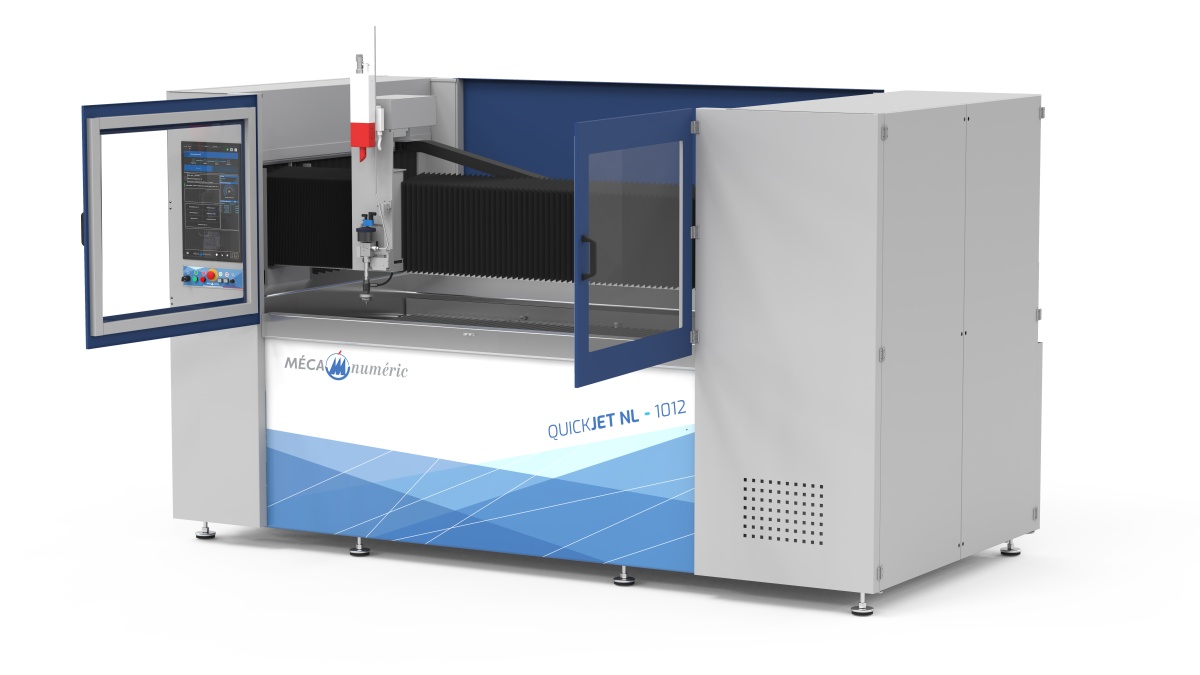

Esta nueva máquina de corte por chorro de agua QUICKJET II propuesta por MECANUMERIC es única en el mercado, ya que combina seguridad, compacidad, alta productividad y ultra precisión.
Su cinemática inspirada en las soluciones de los centros de mecanizado mecánicos (utilización de husillos de bolas en todos los ejes, servomotores AC Brushless de alto rendimiento controlados por un control numérico de fácil utilización), permite prever la producción de piezas de alta precisión.



Equipada con bombas de alta presión y componentes THP del líder mundial KMT Waterjet, la máquina de corte por chorro de agua QUICKJET II está optimizada para todas las aplicaciones de corte industrial de precisión, con corte por chorro de agua puro de materiales blandos (caucho, plástico, cartón, textil, cuero, papel, espumas, etc.) o con adición de abrasivo de todos los materiales duros (acero, aluminio, acero inoxidable, titanio, minerales, vidrio, cerámica, materiales compuestos, etc.).



La posibilidad de funcionar en inmersión (nivel de agua variable automáticamente) ofrece una gran comodidad de utilización, una fuerte reducción del ruido y de las proyecciones. Las opciones: sistema de tratamiento de lodos y cabezal de cinco ejes aumentan aún más la productividad.



Este equipo, completamente cerrado (full enclosure) está especialmente indicado para un uso seguro en escuelas y universidades.

ESTRUCTURA

  • Bastidor de acero soldado de una sola pieza
  • Pórtico móvil de acero soldado
  • Bandeja de acero inoxidable
  • Bandeja con revestimiento adaptable a diferentes materiales: rejillas de acero galvanizado, barras en S o revestimiento de plástico alveolar

CINEMÁTICA

  • Guiado por raíles rectificados y patines de recirculación de bolas
  • Transmisión XYZ por husillos de bolas precargados. (Doble motorización en el eje X)
  • Motorización por servomotores "AC Brushless".

PRINCIPALES CARACTERÍSTICAS TÉCNICAS

  • Velocidad máxima en m/min: 30
  • Aceleración en m/s² : 2
  • Precisión en mm : 0,08
  • Repetibilidad en mm a 20°C +/- 2° : 0.05

DIMENSIONES

  QUICKJET II
Carrera eje X en mm 1020
Carrera eje Y en mm 1260
Carrera eje Z en mm 205
Espesor máximo del material en mm 200
Carga máxima de la mesa en kg/m² 400
