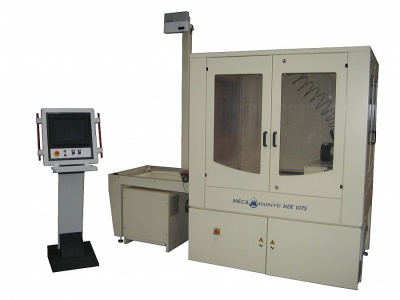

MDE

Máquina de corte por chorro de agua pura de alta presión.

  • Descripción
  • Datos técnicos
  • Aplicaciones

La gama MDE permite el corte por chorro de agua pura a muy alta presión. Disponible con diferentes bombas y opciones, es particularmente utilizada por las industrias textil y de marroquinería.


ALGUNAS DE LAS OPCIONES POSIBLES



  • Aspiración de la niebla de corte (corte con agua pura)
  • Sistema de refrigeración por agua en circuito cerrado para la bomba de alta presión
  • Bomba de refuerzo (refuerzo para el suministro de agua a la bomba THP)
  • Ablandador de agua



ESTRUCTURA

  • Bastidor de acero soldado de una sola pieza
  • Pórtico móvil de acero soldado
  • Bandeja de acero inoxidable
  • Bandeja con revestimiento adaptable a diferentes materiales: plástico o panal de aluminio

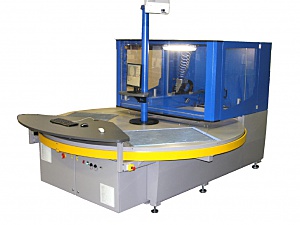

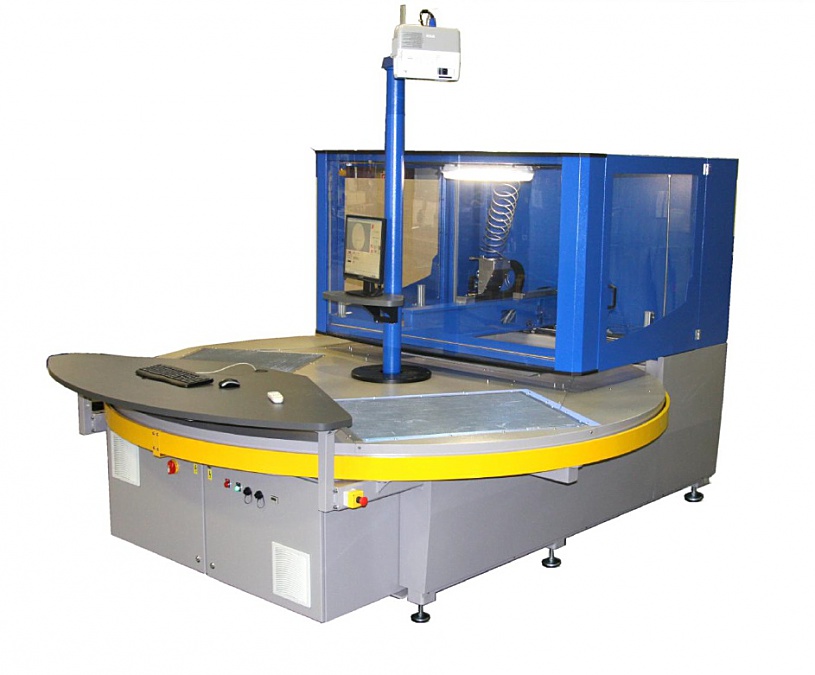

  • Mesa giratoria de 3 estaciones para cortar/cargar y anidar/descargar simultáneamente (sólo MDE-R)

--> Cabezal de corte KMT AQUALINE



--> Bomba THP KMT SL-V 15 - potencia 15 CV (10 kW) - caudal máximo 1,2 l/min a 3800 bar (55000 PSI)

o Bomba THP KMT SL-V 30 - potencia 30 CV (22kW) - caudal máx. 2,3 l/min a 3800 bar (55000 PSI)



CINEMÁTICA

  • Guiado por raíles rectificados y bloques de rodamientos de bolas circulantes
  • Transmisión XYZ por husillos de bolas precargados (doble motorización en el eje X),
  • Servomotores "AC Brushless
  • Mesa giratoria sobre anillo de rodillos cruzados (sólo MDE-R)

CONTROL NUMÉRICO

  • MECANUMERIC CN7000 ISO CNC con disco duro integrado de 40 GB
  • HMI en consola integrada con pantalla táctil de 15
  • Entrada de datos mediante enlace Ethernet, puerto USB

PRINCIPALES CARACTERÍSTICAS TÉCNICAS

  MDE MDE-R
Velocidad máxima en m/min 30 40
Aceleración en m/s² 2 2
Precisión en mm 0,8 0,1
Repetibilidad en mm a 20C° +/- 2° 0,05 0,05



Alimentación neumática : 6 bares

Alimentación : 400V trifásica / 50 Hz + tierra



DIMENSIONES

  MDE MDE-R
Carrera eje X en mm 1005 1050
Carrera eje Y en mm 755 750
Carrera eje Z en mm 75 50



Bolsas / Carteras

Bolsas / Carteras

Muebles de cuero

Muebles de cuero

Calzado

Calzado

Correas

Correas
