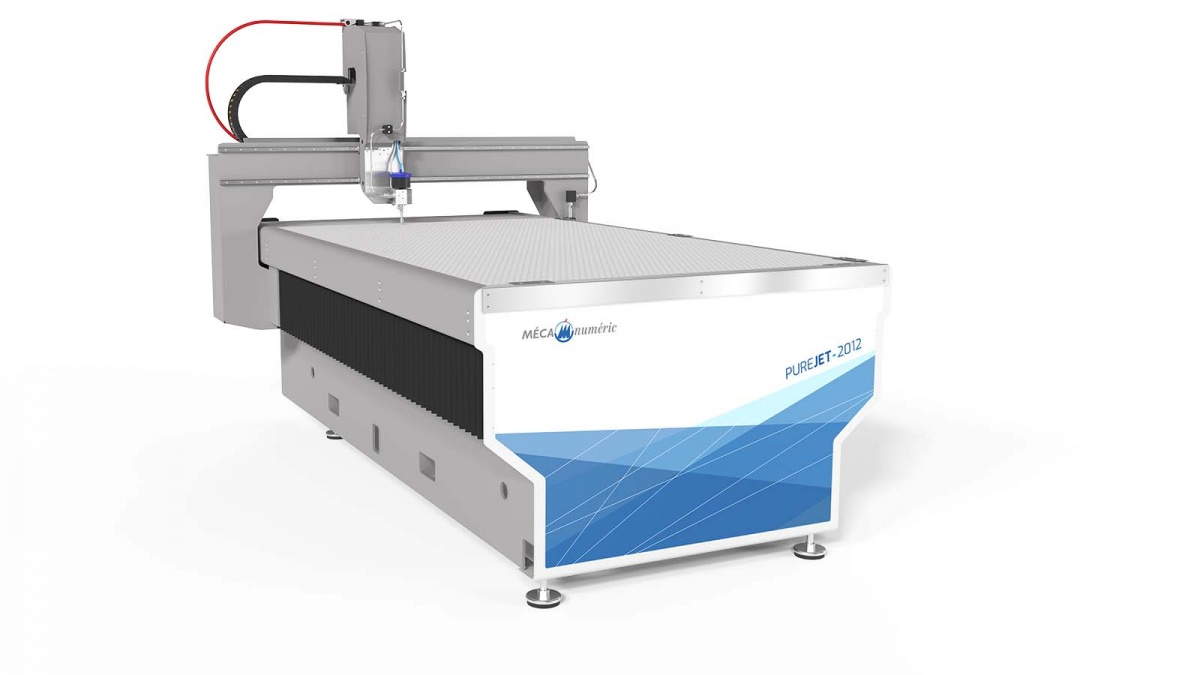

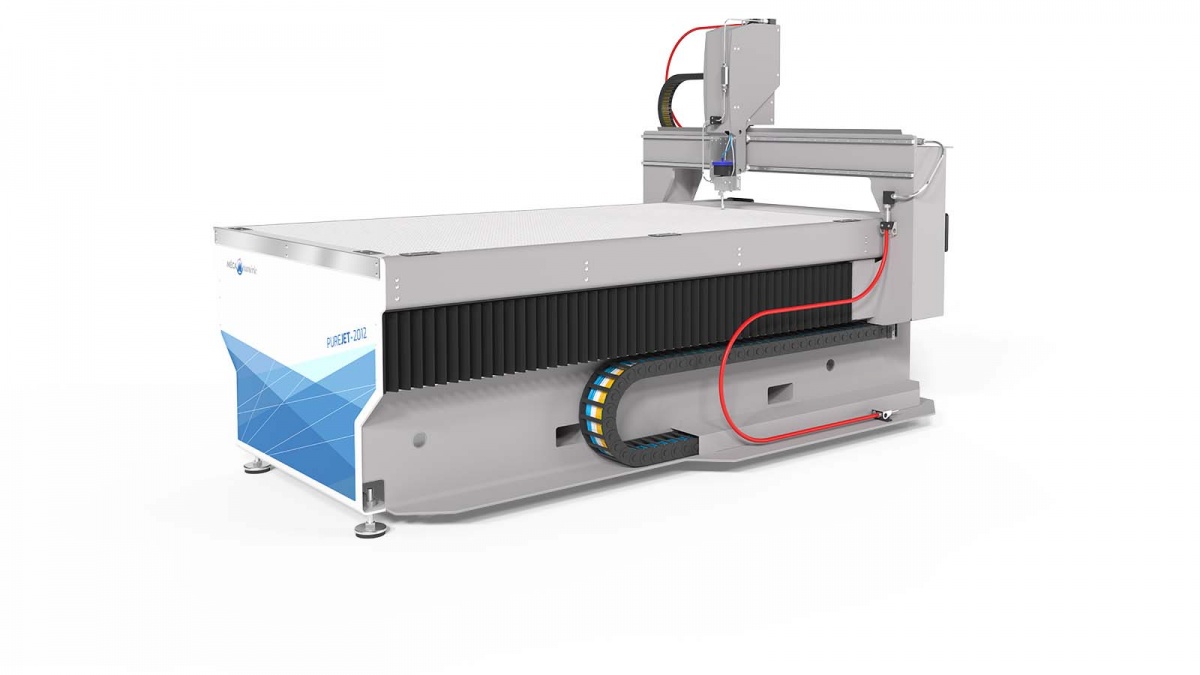

PUREJET
La máquina de chorro de agua diseñada para simplificar el corte de materiales blandos o ligeros.
- Descripción
- Datos técnicos
- Aplicaciones
La máquina de corte por chorro de agua dedicada a los materiales blandos y diseñada para un uso industrial intensivo
Totalmente personalizable y disponible en varios formatos, la PUREJET se adapta perfectamente al corte de numerosos materiales
- Caucho y derivados
- Espumas de todas las densidades
- Cuero y productos similares
- Plásticos y derivados de bajo espesor
- Lana de roca, lana de vidrio, cartón yeso, etc.
- Corcho y madera natural de bajo espesor (marquetería...)
- Papel y cartón sólido u ondulado y compuestos como NOMEX® o similares
- Telas, lonas... tejidas o no tejidas
- Tejidos y esteras de vidrio o carbono preimpregnados para la fabricación de piezas compuestas
DESTACADOS
Equipos versátiles y personalizables:
- 3 formatos disponibles
- Uno o varios cabezales
- Puntería láser
- Módulos adicionales de protección medioambiental y del operario
Bombas de alta presión 4136 bares especialmente creadas para esta gama
- Inversor aceite/agua para presión continua a 4000 bar con bajos costes de mantenimiento
- Modelo de 10 CV disponible en alimentación monofásica
Optimización del espacio necesario
- Tamaño compacto
- Topes de posicionamiento
- Mangueras de alta presión

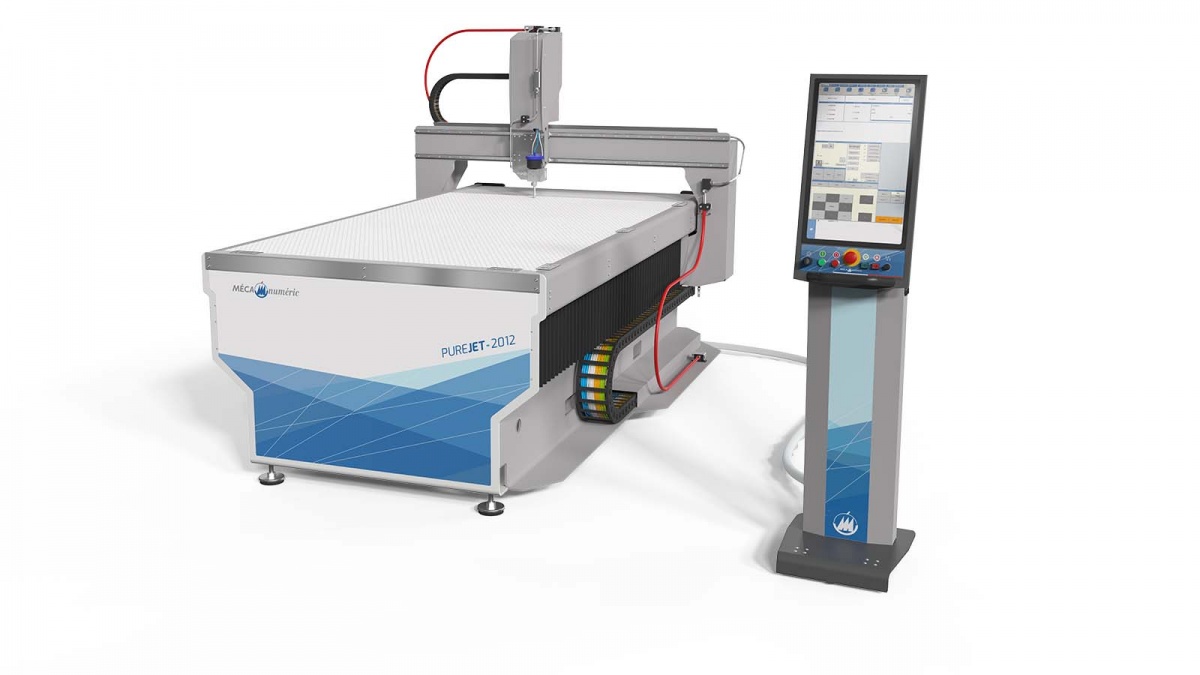

Control numérico de última generación
- Pantalla táctil vertical de 21'' en consola móvil
- HMI fácil de usar, moderna y sencilla
- Programación de hasta 4 programas en cascada
DESCRIPCIÓN TÉCNICA
- Estructura: bastidor de acero soldado de una pieza y pórtico móvil de aluminio soldado de una pieza.
- Guiado: raíles rectificados y patines de bolas precargados con protección anticorrosión NRII.
- Transmisión: sistemas de piñón-cremallera con dentado helicoidal y tratamiento anticorrosión en los ejes X e Y y husillos de bolas en el eje Z.
- Accionamiento: motores BRUSHLESS con encoders absolutos en todos los ejes.
DIMENSIONES
| PUREJET 1012 | PUREJET 2012 | PUREJET 4020 | |
| Carrera eje X en mm | 1050 | 2050 | 4050 |
| Carrera eje Y en mm | 1220 | 1220 | 2050 |
| Carrera eje Z en mm | 150 | 150 | 220 |
| Anchura máxima del material en la mesa | 1240 | 1240 | 2070 |
| Longitud en mm sin bombas | 1800 | 2850 | 5220 |
| Anchura en mm | 1995 | 1995 | 2950 |
| Altura en mm | 1740 | 1740 | 2495 |
| Peso medio en kg | 1000 | 1400 | 3750 |

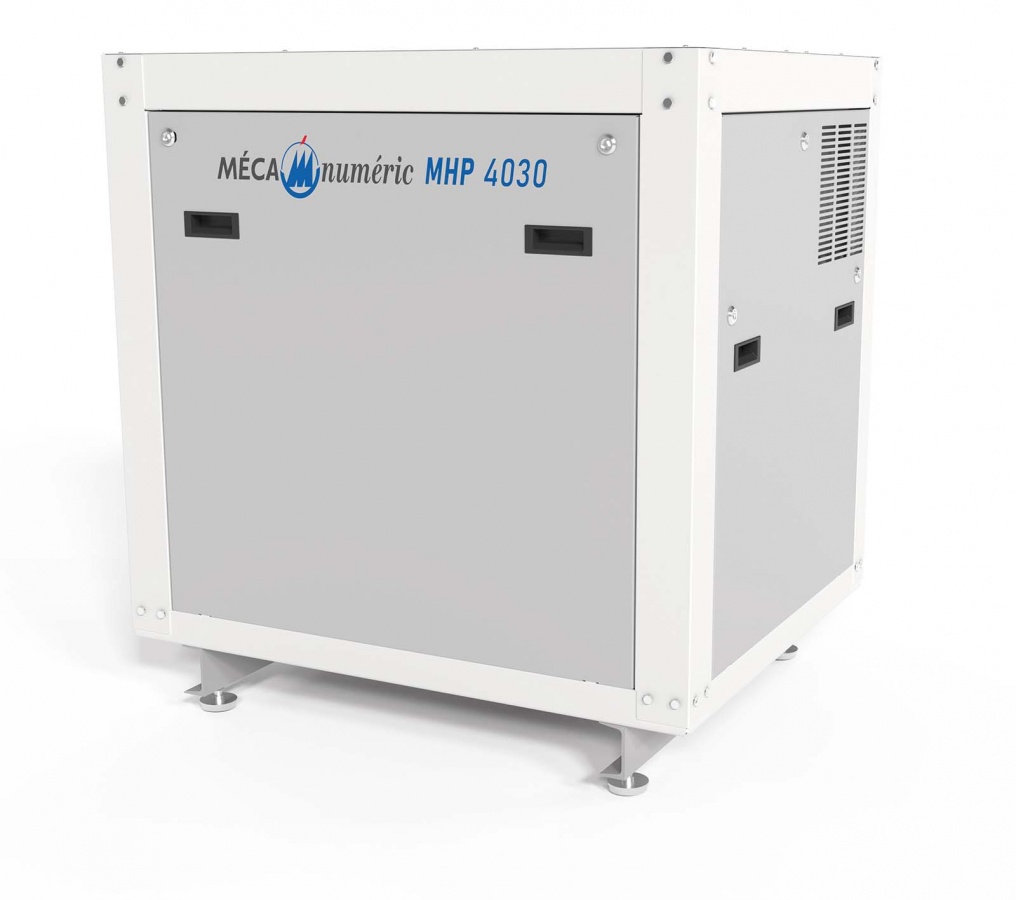

BOMBAS HP 4136 BARES
| MHP 1040 | MHP 2040 | MHP 3040 | |
| PotenciaHP / kW | 10 HP / 7,5 kW | 20 HP / 15 kW | 30 HP / 22 kW |
| Presión máxima | 4136 bares | 4136 bares | 4136 bares |
| Presión de funcionamiento recomendada | 3800 bares | 3800 bares | 3800 bares |
| Caudal máximo litros / minutos a 3800 bar de presión | 0,86 l/min | 1,62 l/min | 2,45 l/min |
| Capacidad de bombeo a 3800 bar : número máximo de cabezales / diámetro máximo de boquilla |
2 / 0,10 mm ou 1 / 0,15 mm |
2 / 0,15 mm | 3 / 0,15 mm |
| Capacidad de bombeo a 3000 bar : número máximo de cabezales / diámetro máximo de boquilla |
1 / 0.18 mm ou 2 /0.12 mm |
1 / 0,25 mm ou 2 / 0,18 mm |
1 / 0,33 mm ou 2 / 0,22 mm ou 3 / 0,18 mm |
| Alimentación monofásica 230V y amperios por fase necesarios (sólo bomba) |
38 A | no disponible | no disponible |
| Alimentación trifásica 400V y Amperios por fase (máquina + bomba) |
3 x 16 A | 3 x 29 A | 3 x 45 A |
| Dimensiones totales del módulo de la bomba (L x A x A) en mm | 1600 x 800 x 1300 | 1600 x 800 x 1300 | 1600 x 800 x 1300 |
