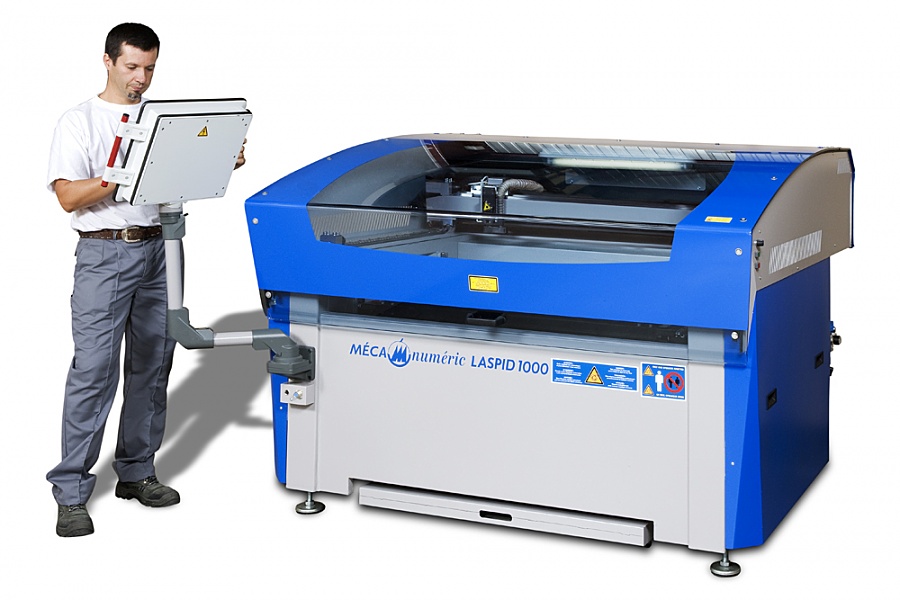

LASPID

Equipos ultrarrápidos de corte y grabado por láser CO2

EQUIPEMENT OPTIMISE POUR LA DECOUPE OU LA GRAVURE SUR LES MATERIAUX SUIVANTS :

. Plastiques (sauf à base de PVC : risques chimiques)
. Résines synthétiques
. Bois et dérivés
. Cuirs
. Pierres tendres, marbre, granit (gravure seulement)
. Verre minéral (gravure seulement)
. Tissus
. Carton


Formats disponibles


TYPE LSF107 LSF1512 LSF2515
Courses Axe X en mm 1020 1520 2520
Courses Axe Y en mm 720 1250 1520
Courses Axe Z en mm 50 50 50




TECHNOLOGIES

. Structure : châssis en acier mécanosoudé et portique mobile en composites aluminium/nid d’abeille.

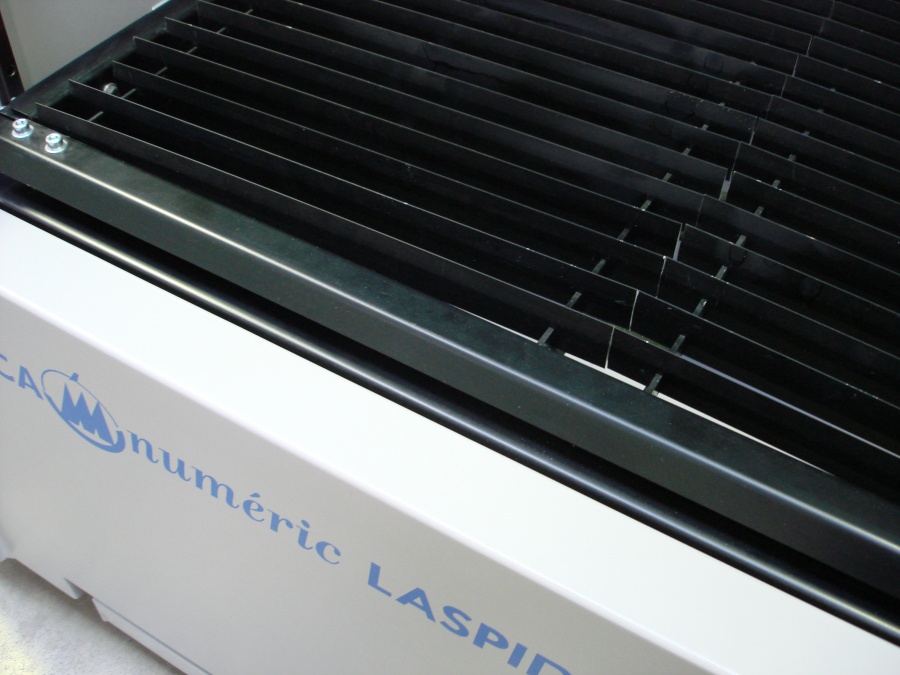

. Plateau : lattes aluminium ou nid d’abeille, avec ouverture arrière (passage maxi 30 mm pour usinage de plaques longues).
. Guidage : rails prismatiques et patins pré-chargés à circulation de billes.

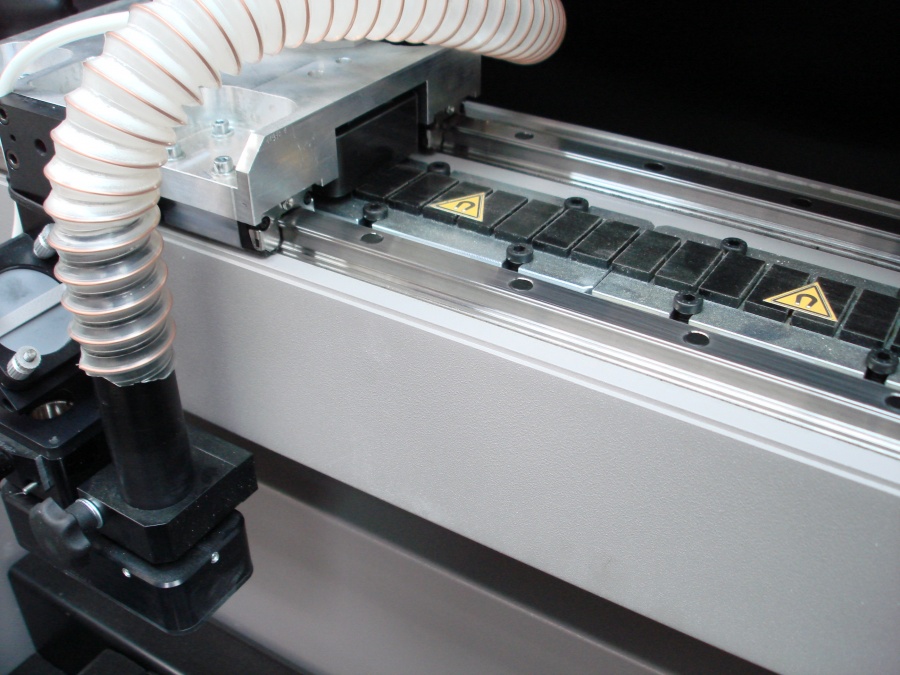

. Transmission et motorisation : moteurs linéaires avec règles de mesure.
. Source laser : LASER CO2 scellé de 100 à 400W.
. Focalisation : lentille BP 0,75 pouce, focale à 2 pouces.
. Miroirs : 3 miroirs Silicium diamètre 1,5 pouces.
. Sécurité : classe 1, CE, obturateur intégré.
. Commande Numérique temps réel CNR3V4, DSP (Digital Signal Processor) associé à FPGA (Field-Programmable Gate Array)
. Nombreuses sources laser disponibles

CARACTERISTIQUES PRINCIPALES
. Vitesse maximum : 2000 mm/sec
. Résolution en mm : 0,001
. Répétabilité en mm : +/- 0,01 à 20° C
. Accélération maximum : 40 m.s2 (3G°)


OPTIONS
. Axe Z numérique pour montée et descente table,moteur brushless - course 190 mm
. Quatrième axe rotatif avec diviseur horizontal, mandrin 3 mors diamètre 120 mm - HP105 mm
. Système d’aspiration et de traitement des fumées avec groupe aspirant TEKA LMD517 avec 3 filtres
+ filtres charbon actif (1500 m3/h - 2800 Pa - 1,5 Kw) + 2 volets manuels de sélection de zone
. Plateau en structure nid d’abeille aluminium
. Laser de visée par diode LASER rouge
. Dérouleur automatique ou manuel pour matériaux souples
