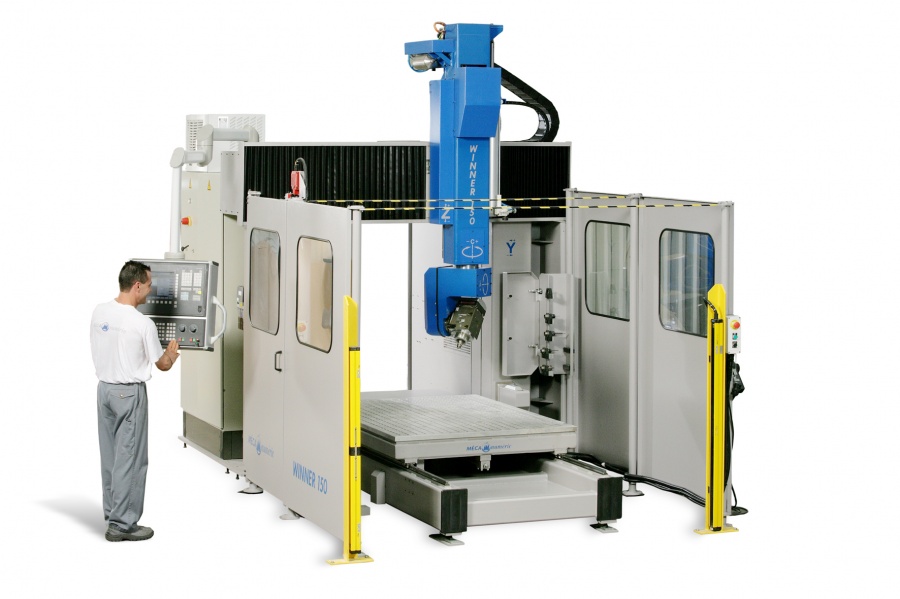

NORMAPROFIL série WINNER
Con pórtico fijo, mesa móvil para facilitar la carga.
- Descripción
- Datos técnicos
- Aplicaciones
Usinage 5 axes pour des applications d'usinage 3D de précision. De nombreux choix d'électrobroches permettent l'usinage de plastiques, composites ou alliages d'aluminium.
TECHNOLOGIES
- Chassis et portique mécano soudés, fixes, en acier de forte épaisseur, table mobile,
- Transmission par vis à billes sur les 3 axes cartésiens (X, Y, Z),
- Guidage linéaire par rail prismatique et patins préchargés à circulation de billes sur X, Y, Z,

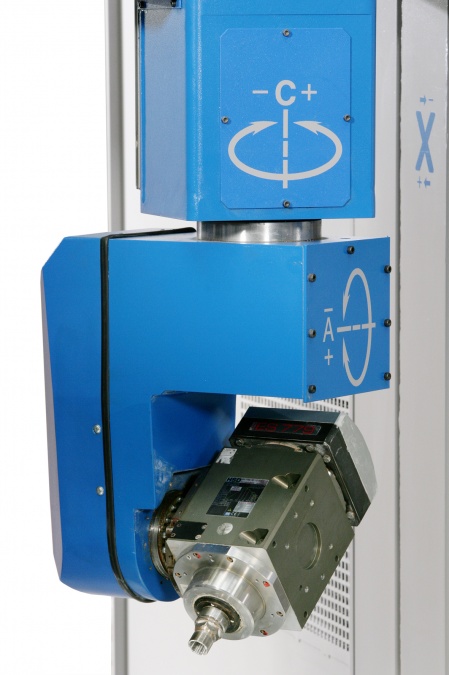

- 2 axes rotatifs (C: +/-200° et A: +/- 120° à +/- 200° suivant l'électrobroche) par réducteur de précision,
- Nombreuses électrobroches disponibles.
Équipement de fraisage optimisé pour l'usinage de matériaux suivants :
- Plastiques et composites
- Résines synthétiques
- Mousses PU et PS
- Bois et dérivés
- Aluminium
- Laiton et alliages
QUELQUES UNES DES OPTIONS POSSIBLES
- Magasins d'outils statistiques (5,6-12 postes) ou rotatifs (6 ou 12 postes)
- Capteur de mesure d'outils
- Tables à dépression pour maintien des pièces ou outillages
- Double table pour travail en pendulaire (seulement pour Winner 2131)
- Enceinte avec portes manuelles, automatiques ou protection par cellules et bannières immatérielles
- Capotage complet par insonorisation
PRINCIPALES CARACTERISTIQUES TECHNIQUES
- Vitesse maxi en mm/sec : 500 axes X, Y, Z
- Vitesse maxi en °/sec : 180 axes A et C
- Précision de positionnement pour axe C et A (arcmin) : +/- 2°
- Résolution : 0.002 mm
- Répétabilité à 20°C +/- 2° : +/- 0.06 mm
COMMANDE NUMÉRIQUE ET MOTORISATION
- Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FK7 avec variateurs numériques.
Armoire électrique climatisée. - Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FT6 avec variateurs numériques.
Armoire électrique climatisée. - Commande numérique NUM : axes X, Y, Z, C, A.
Ecran plat TFT 12 pouces.
Pupitre opérateur MP03.
Motorisation brushless BPH avec variateurs numériques.
Armoire électrique climatisée.
DIMENSIONS
| WINNER 75 | WINNER 100 | WINNER 150 | WINNER 1521 | WINNER 2131 | |
| Course axe X en mm | 1250 | 1550 | 2050 | 1550 | 2050 |
| Course axe Y en mm | 1540 | 1540 | 1540 | 2100 | 3100 |
| Course axe Z en mm | 600 | 600 | 600 | 900 | 900 |
