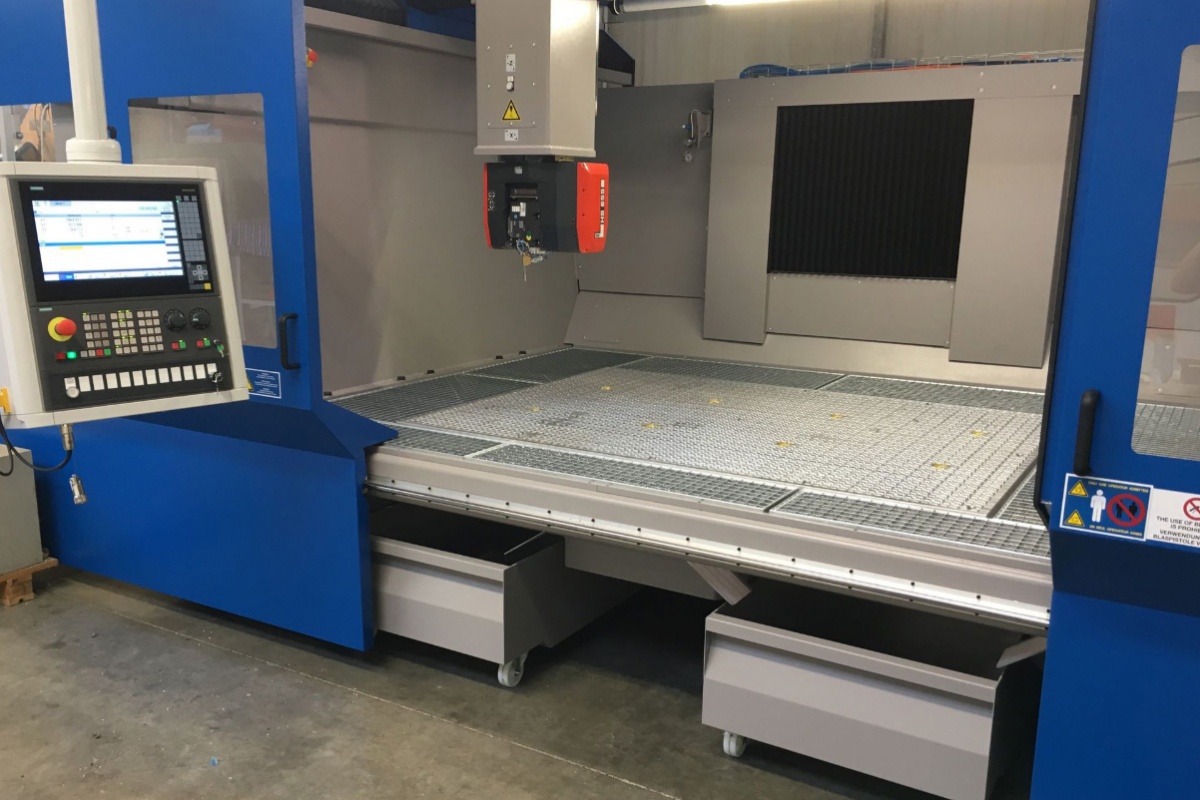

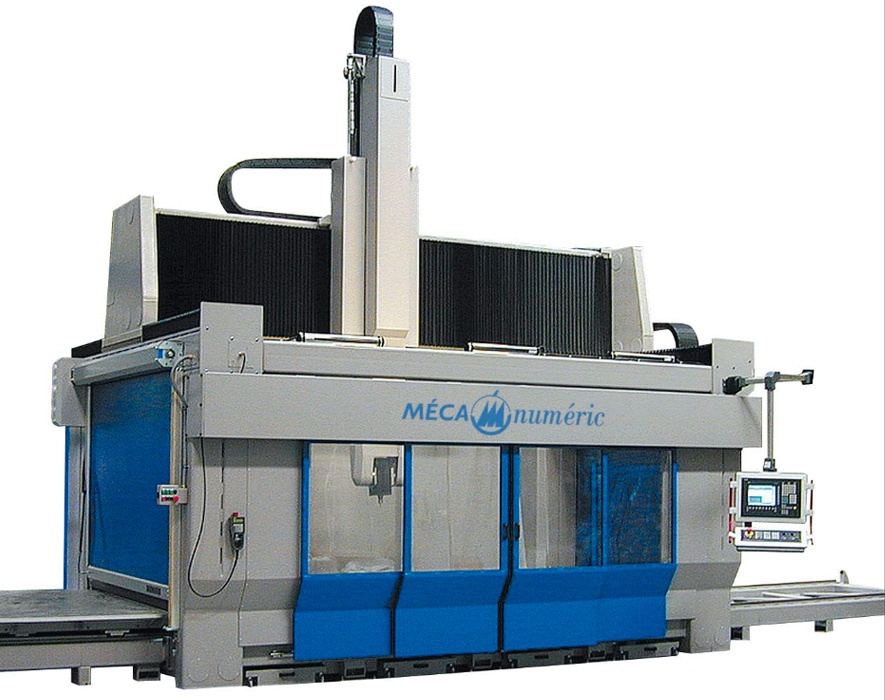

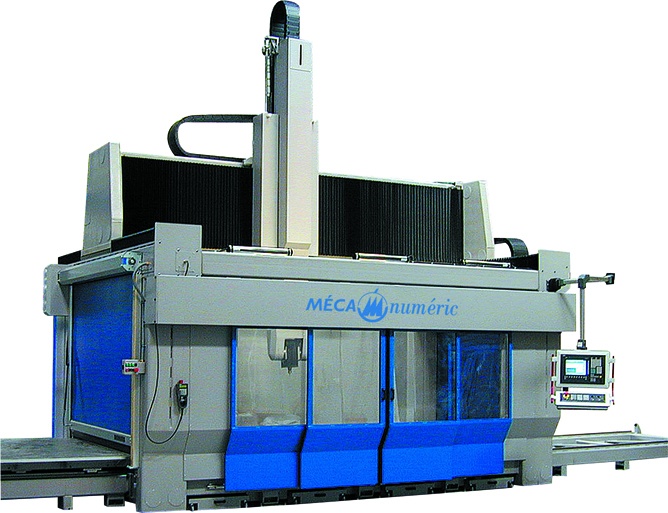

NORMAPROFIL série M
Mesa fija, pórtico móvil orientado hacia el operario.
- Descripción
- Datos técnicos
- Aplicaciones
Producción de modelos y moldes o mecanizado en 5 ejes de piezas termoformadas y rotomoldeadas...
TECNOLOGÍAS
- Transmisión por husillo de bolas en los 4 ejes cartesianos (X1, X2, Y, Z)
- 2 ejes giratorios (C: +/- 200° y A: +/- 200° según el husillo)
Fresadora de 5 ejes optimizada para el mecanizado de los siguientes materiales
- Plásticos y compuestos,
- espumas de PU y PS, etc.
- Aluminio (según el tipo de husillo),
- Resinas sintéticas,
- Madera y productos de madera,
- Latón y aleaciones (según el tipo de husillo).
ALGUNAS DE LAS OPCIONES POSIBLES
- Puertas automáticas
- Bandeja de vacío para alojar piezas o herramientas (tecnología de vacío con turbinas de canal lateral o bomba de vacío)
- Almacén estático de herramientas (6, 10, 15 herramientas)
- Almacén embarcado bajo pórtico (sólo para M3015) 12 herramientas
- Sonda de medición de herramientas
- Caja totalmente insonorizada
- Sistema de doble mesa para carga/descarga en tiempo enmascarado (sólo para M3015)
- Otros formatos útiles bajo pedido
CONTROL NUMÉRICO Y MOTORIZACIÓN
- Control numérico SIEMENS SINUMERIK 840 Di: ejes X, Y, Z, C, A.
Pantalla en color STN de 10,4 pulgadas OP010.
Motorización sin escobillas tipo 1FK7 con variadores digitales.
Armario eléctrico climatizado. - Control numérico SIEMENS SINUMERIK 840D : ejes X, Y, Z, C, A.
Pantalla en color STN de 10,4 pulgadas OP010.
Motorización sin escobillas tipo 1FT6 con variadores digitales.
Armario eléctrico climatizado. - Control numérico NUM 1050 DIGITALE : ejes X, Y, Z, C, A.
Pantalla plana TFT de 12".
Panel de mando MP03.
Motorización sin escobillas BPH con variadores digitales.
Armario eléctrico climatizado.
ELECTROMANDRINOS DISPONIBLES
| Marca y tipo |
Potencia(S1) W / HP |
Rotación max |
Refrigeración | Herramientas de apriete | Cambio de herramienta |
| HSD ES350DS doble salida | 6500 / 9 | 36000 | Agua | ER20 | Manual |
| HSD ES779L-12 | 10000 / 14 | 24000 | Agua | En función de la configuración de las herramientas | Automático HSK E40 |
| HSD ES789L-16 | 16000 / 22 | 24000 | Agua | Automático HSK F63 |
DIMENSIONS
| M1510 | |
|
Carrera eje X en mm |
2100 |
| Carrera eje Y en mm | 1480 |
| Carrera eje Z en mm | 750 |
