MECABOND

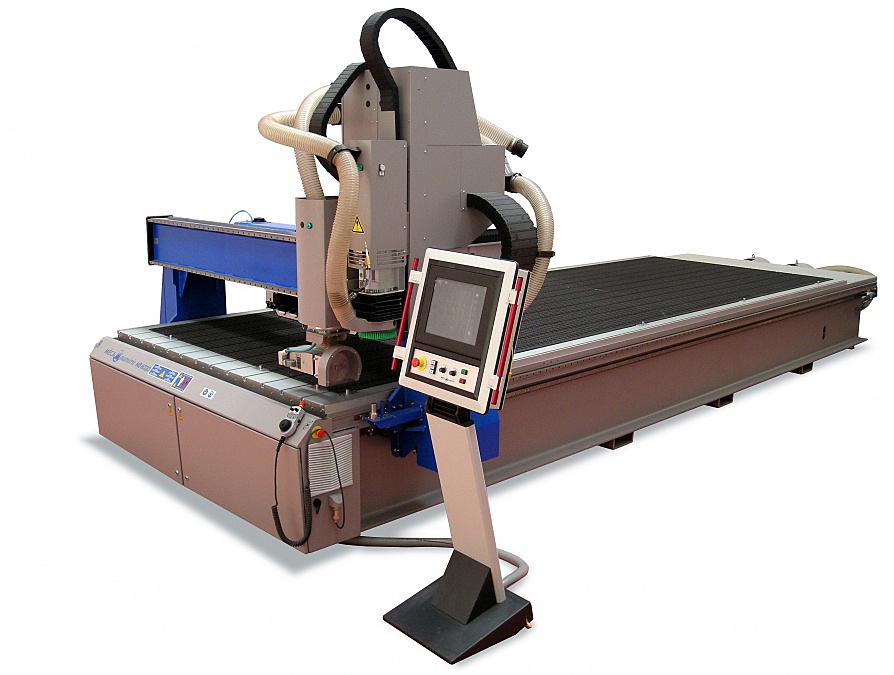

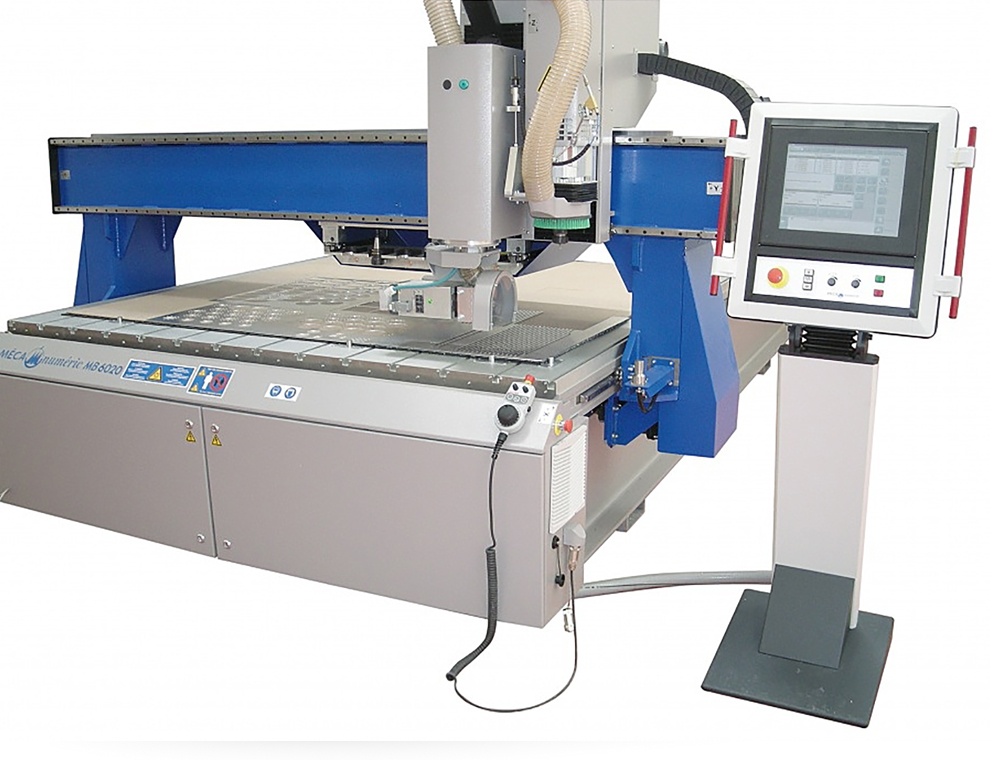

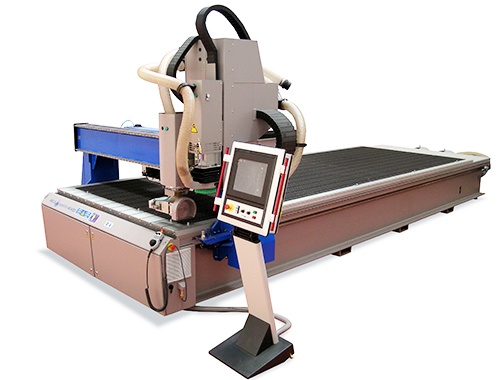

FRESADORA CNC MULTIHUSILLO DE 4 EJES

Sistema de alta productividad para el corte rápido de materiales de chapa en los sectores de la construcción (fachadas), la señalización o los vehículos industriales (camiones frigoríficos, etc.).

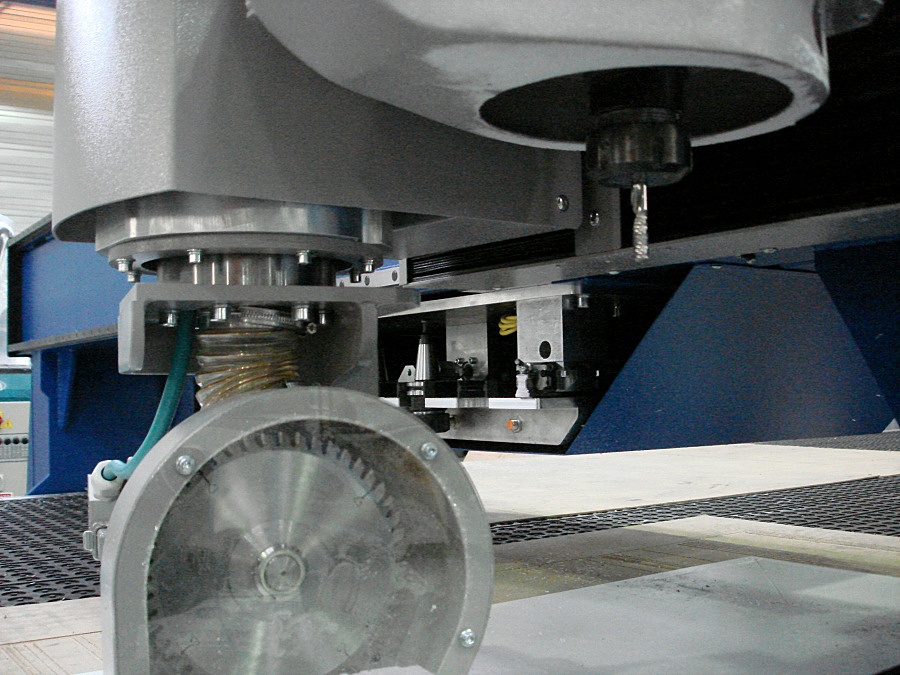

Fresadora CNC de 4 ejes que puede equiparse con un husillo vertical de gran potencia y un husillo horizontal giratorio 360 grados.

TECNOLOGÍAS

• Conjunto cinemático con mesa fija y pórtico móvil.
• Bastidor monobloque de acero soldado.
• Pórtico móvil de acero soldado.
• Placa de vacío de perfil de aluminio.
• Sujeción de las placas mediante vacío generado por turbinas de canal lateral o por bombas de vacío con boquillas.
• Selección automática de zonas mediante electroválvulas. Topes de placa retráctiles automáticamente.
• Motorización mediante servomotores AC Brushless en los 6 ejes (X1-X2-Y-Z1-Z2-C).
• Transmisión por sistemas de piñón-cremallera de alta precisión para los ejes X e Y, husillo de bolas en los ejes Z, reductor sin juego en el eje C.
• Guiado por raíles rectificados y bloques de rodamientos de bolas precargados.
• Control numérico MECANUMERIC CN7000 con pantalla táctil de 15", disco duro integrado, puerto Ethernet, puerto USB. Importación de ficheros en código ISO.
• Amplia selección de husillos horizontales y verticales.

Algunos de los materiales que se pueden utilizar (en función del electromandrino y de la herramienta elegida):

• Plásticos rígidos en láminas (PMMA-PC-PS-PVC-ABS..)
• Plásticos expandidos y planchas de espuma
• Espumas rígidas (PU- PS-...)
• Espumas semirrígidas (KAPA line®,...)
• Materiales compuestos para la construcción : Alucobond®, Dibond®, Reynobond®,...
• Materiales compuestos para la industria (resina de poliéster rellena de fibra de vidrio, fibra de carbono, etc.)
• Madera y productos de madera
• Resinas de poliéster
• Aleaciones ligeras a base de aluminio o cobre

ALGUNAS DE LAS OPCIONES POSIBLES

• Aspiración de virutas con una amplia gama de aspiradores industriales.
• Varias bandejas de aspiración.
• Almacén de herramientas integrado bajo el pórtico (capacidad 6 conos) con sensor de longitud de herramienta.
• Sistema de lubricación de herramientas / Sistema de refrigeración de herramientas/material.
• Zonas de aspiración de selección automática controladas por el control numérico.
• CNC SIEMENS SINUMERIK® 840 Di y servomotores SIEMENS.
• Topes retráctiles (5 laterales y 3 frontales para MB60xx ó 3 y 2 para MB42xx).
• Desbobinador automático para film de sujeción VILMILL®.
• Volante electrónico a distancia.
• Zona de seguridad alrededor de la máquina controlada por radar o cortinas de luz.
• Sistema automático de carga y descarga mediante barra separadora o mesas intercambiables.
