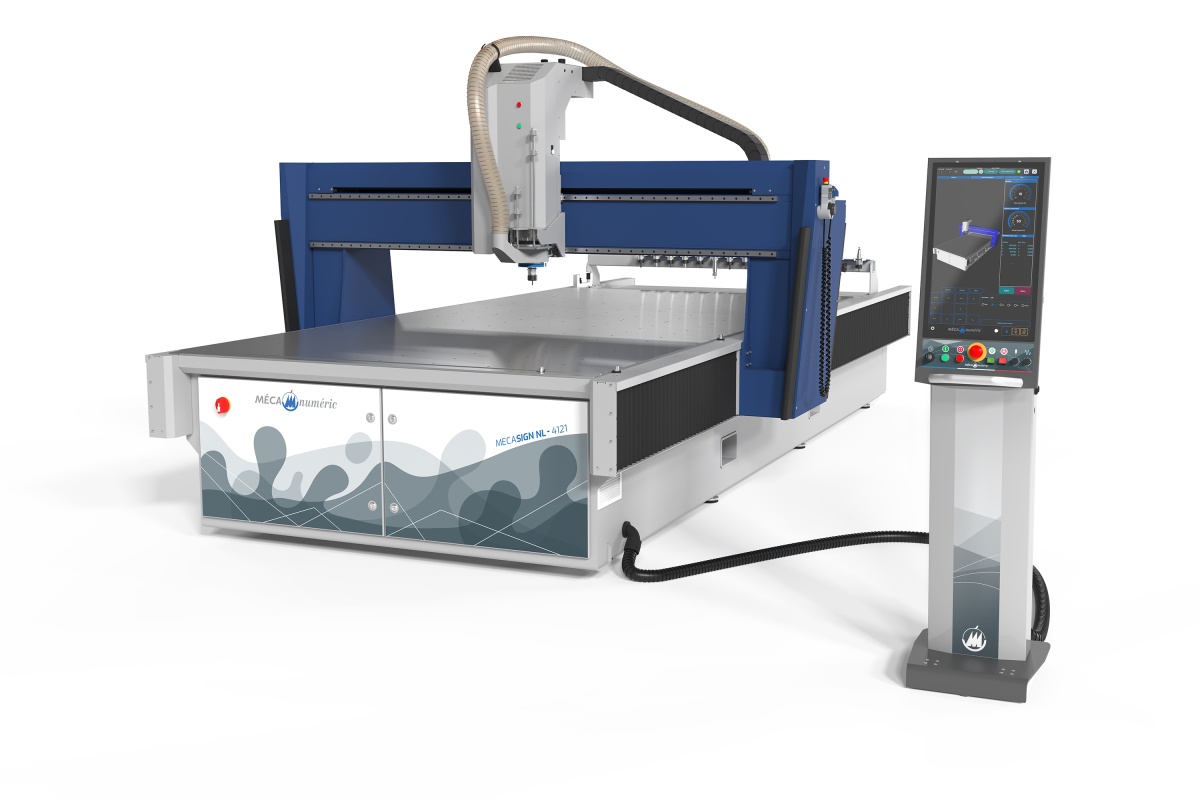

MECASIGN NL

Una fresadora robusta y versátil que integra las funcionalidades indispensables

  • Descripción
  • Datos técnicos
  • Aplicaciones

Diseñado para facilitar su uso y ofrecer el máximo rendimiento



Gracias a sus numerosas características, la MECASIGN NL es una máquina versátil que incluye todo lo necesario para un corte y mecanizado precisos y rápidos.



FORTALEZAS



Equipo completo:



Máquina que incluye todas las opciones esenciales para el fresado únicamente o fresado y cuchillas:

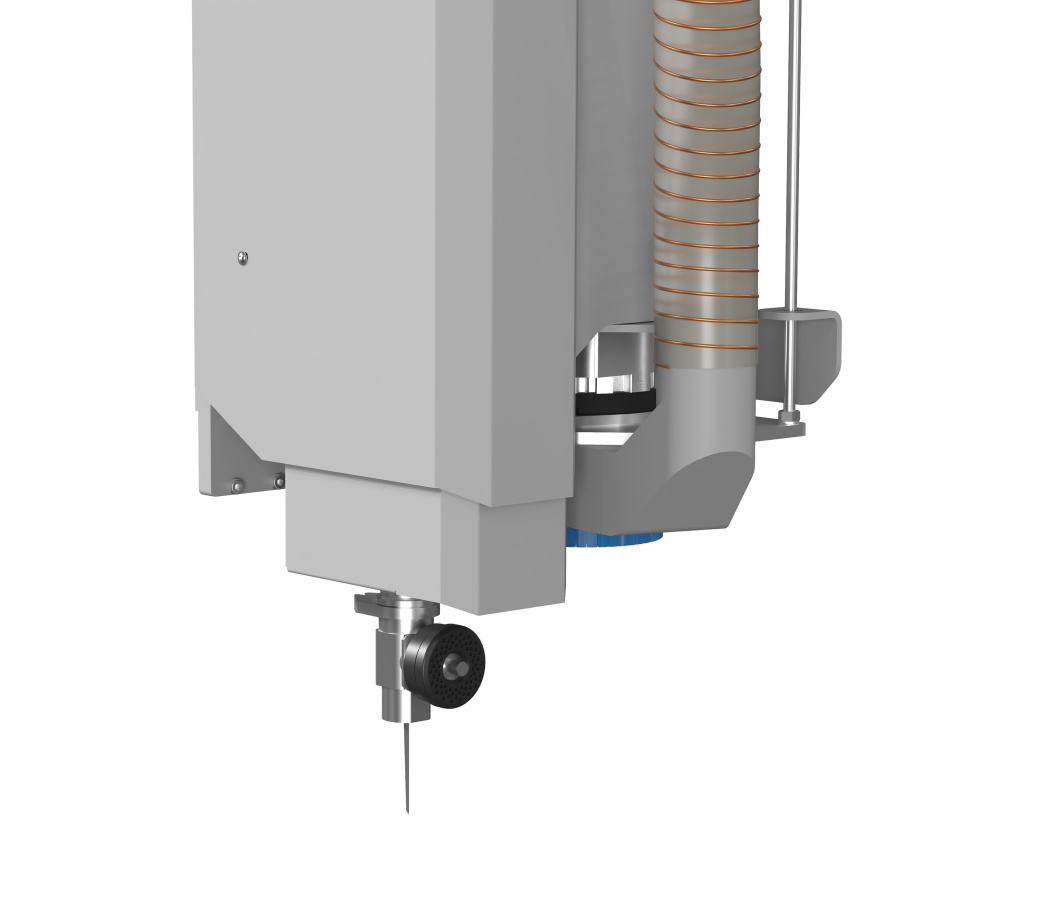

  • Cuchilla vertical vibrante o no vibrante
  • Cuchilla inclinada vibrante o no vibrante
  • Ranurado con ruedas perfiladas
  • Corte con cuchilla circular
  • Añadido de un punzón para marcado superficial

Numerosos equipos de serie:

  • Mesa de vacío en aluminio con zonas independientes
  • Nariz aspirante adaptable
  • Puntero láser
  • Topes retráctiles de indexación placas,...

Equipo perfecto para cortar y mecanizar multitud de materiales en chapa o rollos:

  • Polímeros: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… en paneles sólidos o alveolares
  • Madera y derivados: MDF, TRESPA y otros derivados fenólicos, madera natural...
  • Aleaciones ligeras: aluminio, latón, cobre, zinc...
  • Materiales compuestos: Alucobond®, Dibond® y similares, vidrio/epoxi, carbono/epoxi…
  • Paneles en nido de abeja: Nida®, Nomex®…
  • Planchas mecanizables para moldes y modelos
  • Caucho y derivados
  • Espumas de todas las densidades
  • Papel, cartón y derivados
  • Plásticos de bajo espesor (PVC, PS, PET, PETG, ABS, PC…)

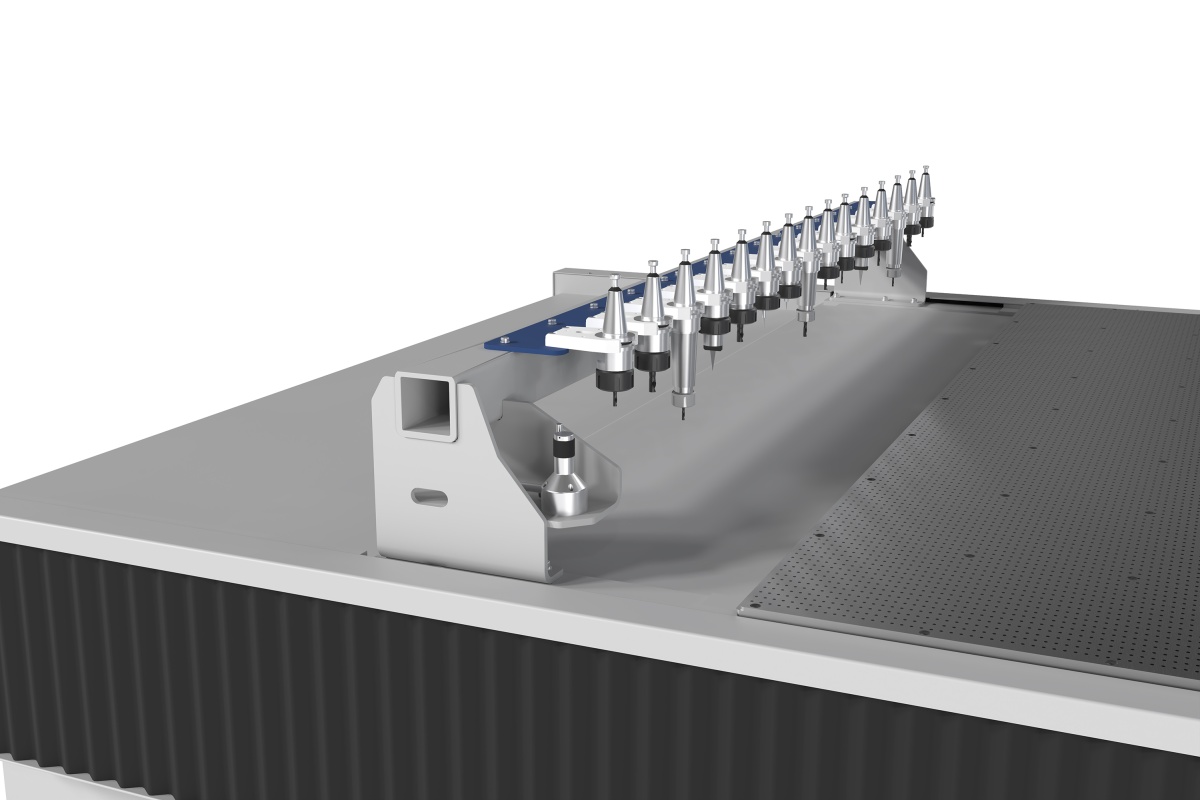

Almacén de herramientas elevado:

  • 10 a 15 alojamientos para conos ISO30
  • 2 modeles de sensor de herramientas

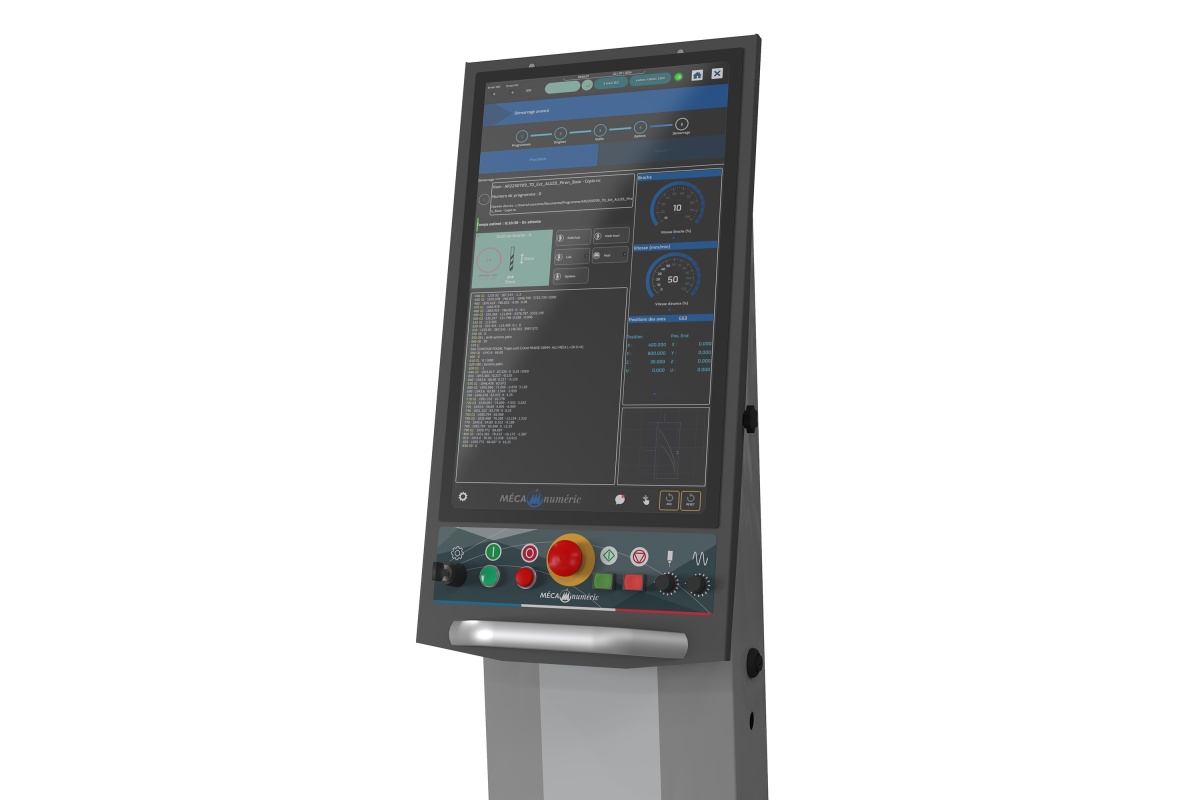

Control numérico de ultima generación

  • Pantalla táctil vertical de 21” en un panel móvil
  • HMI intuitiva, moderna y simple con orientación del operario online (para evitar descuidos y errores)

DESCRIPCION TECNICA

  • Estructura: Bastidor chasis monobloque y puente móvil de acero mecano soldado de sección transversal robusta.
  • Mesa: Mesa fija de aluminio con revestimiento de protección opcional.
  • Guía: Rieles prismáticos rectificados y patines precargados con circulación de bolas.
  • Transmisión: Husillo de bolas con tuerca precargada en todos los ejes (dos husillos de bolas en el eje X)..
  • Motorización: Motores sin escobillas con codificador absolutos en todos los ejes (2 motores en el eje X).



DIMENSIONES



  MECASIGN NL 3121 MECASIGN NL 4121
Recorrido del eje X en mm 3085 4085
Recorrido del eje Y en mm 2070 2070
Recorrido del eje Z en mm 245 245
Paso entre montantes (topes no utilizados) 2260 2260
Paso bajo el puente o bajo la nariz del electromandril en mm 320 320
Longitud en mm, bombas no incluidas 4470 5470
Anchura en mm 2963 2963
Altura en mm 2250 2250
Peso medio en kg 3700 4500

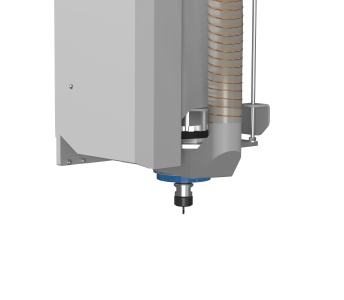

ELECTROHUSILLOS POTENTES DE ALTA VELOCIDAD DE ROTACIÓN



  HSD951-SM
Potencia máxima S1-S6 en kW 8 - 9,6
Par máx. S1/S6 6,4 / 7,7 Nm
a 12 000 rpm
Velocidad de rotación 0 a 24 000 rpm
Fluido refrigerante AIRE
Refrigeración Ventilador
Cambio de herramienta Automático, ISO30
Pieza para aplicación POS

Pieza para aplicación POS

Rótulo en relieve en madera (MDF)

Rótulo en relieve en madera (MDF)

Marcaje

Marcaje

Rotulación PVC

Rotulación PVC
