MECAFAB

La gama de fresadoras diseñada para Fablabs, locales de terceros y el mundo de la formación.

  • Descripción
  • Datos técnicos
  • Aplicaciones

La gama de fresadoras especialmente diseñada para Fabslabs, el mundo de la formación y los centros públicos o privados de terceros



Gracias a su diseño y a su polivalencia, estos equipos ofrecen la combinación de un presupuesto controlado y una calidad irreprochable para los proveedores de formación o para los centros de fabricación como los Fablabs o los centros de terceros.



LOS PUNTOS FUERTES



Equipo completo y personalizable:

  • Varias bandejas disponibles con sistema de sujeción de placas
  • Nariz de aspiración automática
  • Lubricación de la herramienta (opcional)

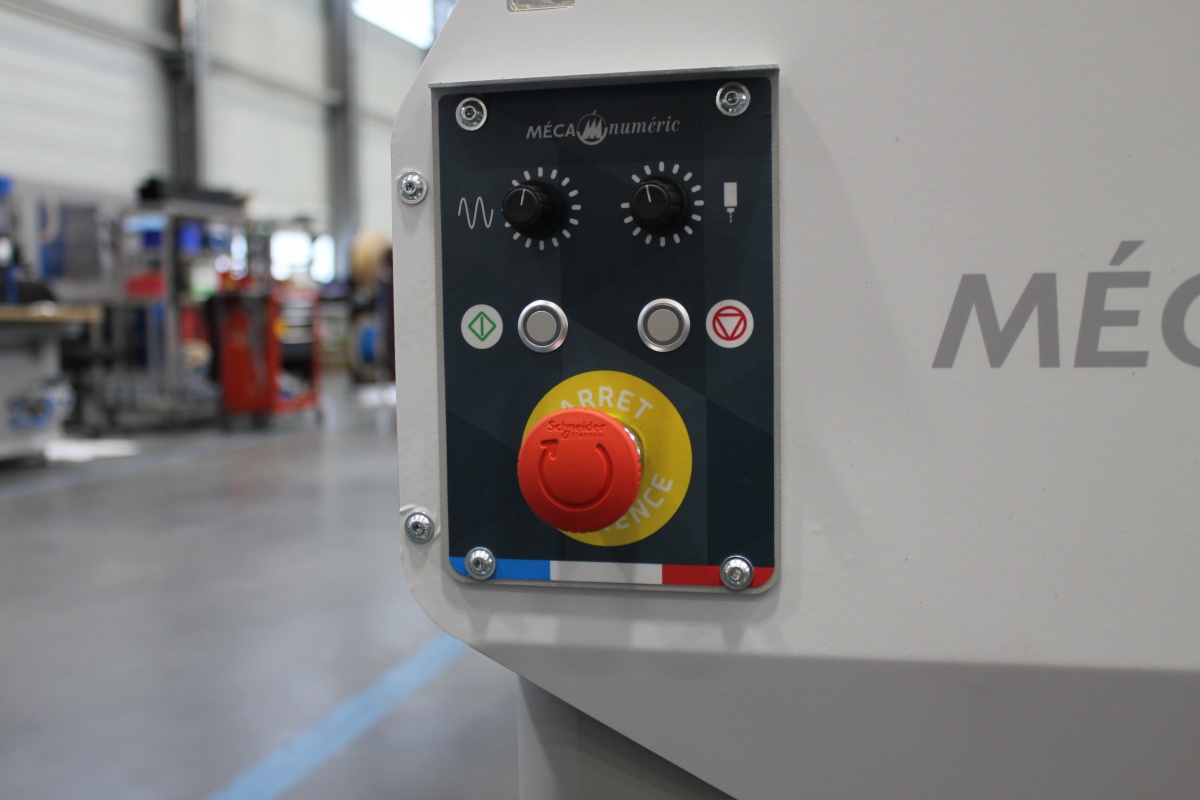

Máquina segura para un uso fácil y sin riesgos



Máxima versatilidad con la posibilidad de mecanizar muchos materiales

  • Polímeros: PMMA, HDPE, PS, PET, PETG, PU, PC, ABS, PVC... en paneles macizos o celulares y espumas densas
  • Madera y derivados de la madera: MDF, TRESPA y otros derivados fenólicos, madera natural...
  • Aleaciones ligeras: Aluminio, Latón, Cobre, Zinc...
  • Composites : Alucobond®, Dibond® y similares, Vidrio/Epoxi, Carbono/Epoxi...
  • Paneles de nido de abeja: Nida®, Nomex®...
  • Paneles mecanizables para moldes y modelos
  • Paneles de base mineral para ITE

Potencia y resistencia :

  • Bastidor y pórtico de acero soldado de una sola pieza
  • Transmisión por husillos de bolas precargados
  • Servomotores con codificadores absolutos para mayor precisión de posicionamiento

DESCRIPCIÓN TÉCNICA

  • Estructura: bastidor monobloque y pórtico móvil de acero soldado de gran sección.
  • Tablero: mesa fija de aluminio o mesa de vacío de material compuesto.
  • Guiado: raíles prismáticos rectificados y patines de bolas precargados.
  • Transmisión: husillo de bolas con tuerca precargada en todos los ejes.
  • Accionamiento: motores sin escobillas con codificadores absolutos en todos los ejes.


DIMENSIONES



  MECAFAB 1013
ENTRY
MECAFAB 1013
ATC
MECAFAB 2513
ENTRY
MECAFAB 2513
ATC
Carrera eje X en mm 1050 1050 2550 2550
Carrera eje Y en mm 1360 1360 1360 1360
Carrera eje Z en mm 200 200 200 200

Distancia entre espárragos :

sobre los primeros 100 mm / altura total por encima de la mesa

1550 / 1370 1550 / 1370 1550 / 1370 1550 / 1370
Holgura de la nariz del pórtico o del husillo en mm 200 200 200 200
Longitud en mm sin bombas 2300 2300 3800 3800
Anchura en mm 2170 2170 2170 2170
Altura en mm 2100 2100 2100 2100
Peso medio en kg 1500 1500 2250 2250



ÉLECTROBROCHES PUISSANTES À HAUTE VITESSE DE ROTATION



  HSD AT/MT 1090-100 HSD ES 950-H6161H
Puissance max S1-S6 en kW 4,5 - 5 3,8 - 5
Couple maxi S1/S6 (40%) 2,4 / 2,7 Nm à 18 000 rpm 3 / 3,6 Nm à 12 000 rpm
Vitesse de rotation tr / min 0 à 24 000 rpm 0 à 24 000 rpm
Fluide de refroidissement Air Air
Refroidissement Auto-ventilation Ventilation forcée
Changement d'outil Manuel avec pinces ER32 Automatique
Cônes ISO 30 + pinces ER32
Circuitos impresos

Circuitos impresos

Modelado de carcasas de teléfonos

Modelado de carcasas de teléfonos

Realización de modelos por fresado (empresa Baredesign)

Realización de modelos por fresado (empresa Baredesign)

Mecanizado de nuevos materiales en la industria aeroespacial: MÉCANUMÉRIC, la experiencia al servicio de la innovación

Mecanizado de nuevos materiales en la industria aeroespacial: MÉCANUMÉRIC, la experiencia al servicio de la innovación

Ventajas, retos y cuestiones de mecanizado: los materiales compuestos ofrecen importantes ventajas en el sector aeronáutico, pero ¿cuáles son los retos que hay que superar para beneficiarse de ellos?
