MECAPRO NL
Un equipo de corte potente, adaptable y versátil para todos los sectores de actividad.
- Descripción
- Datos técnicos
- Aplicaciones

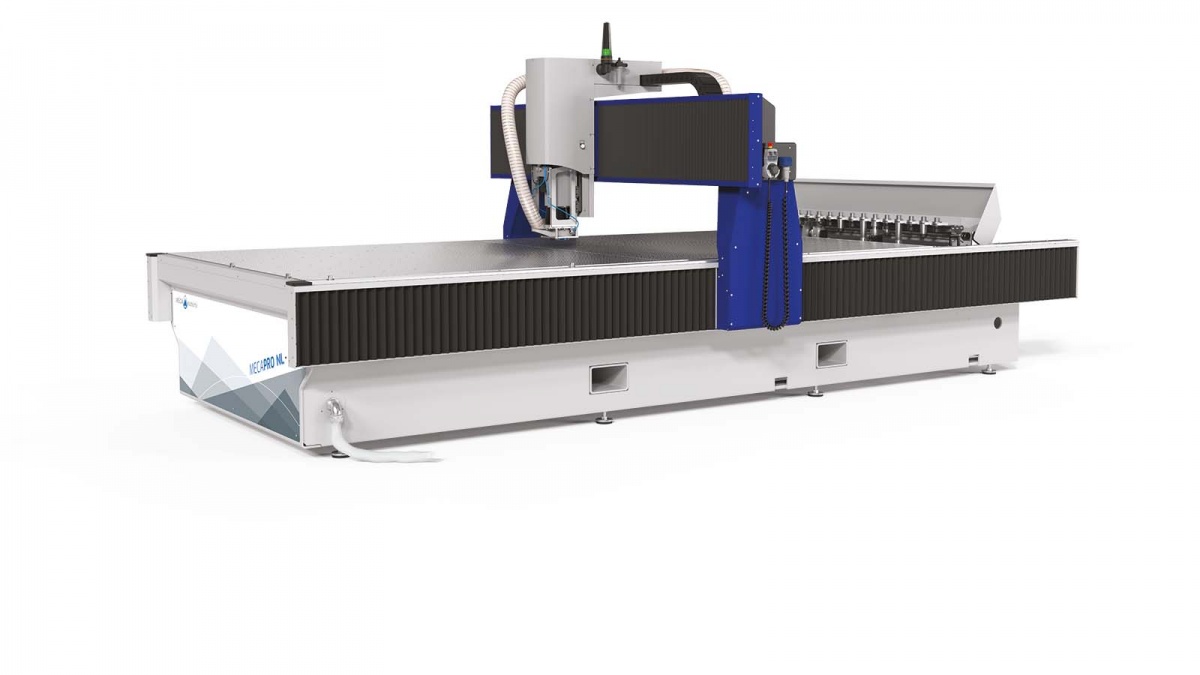

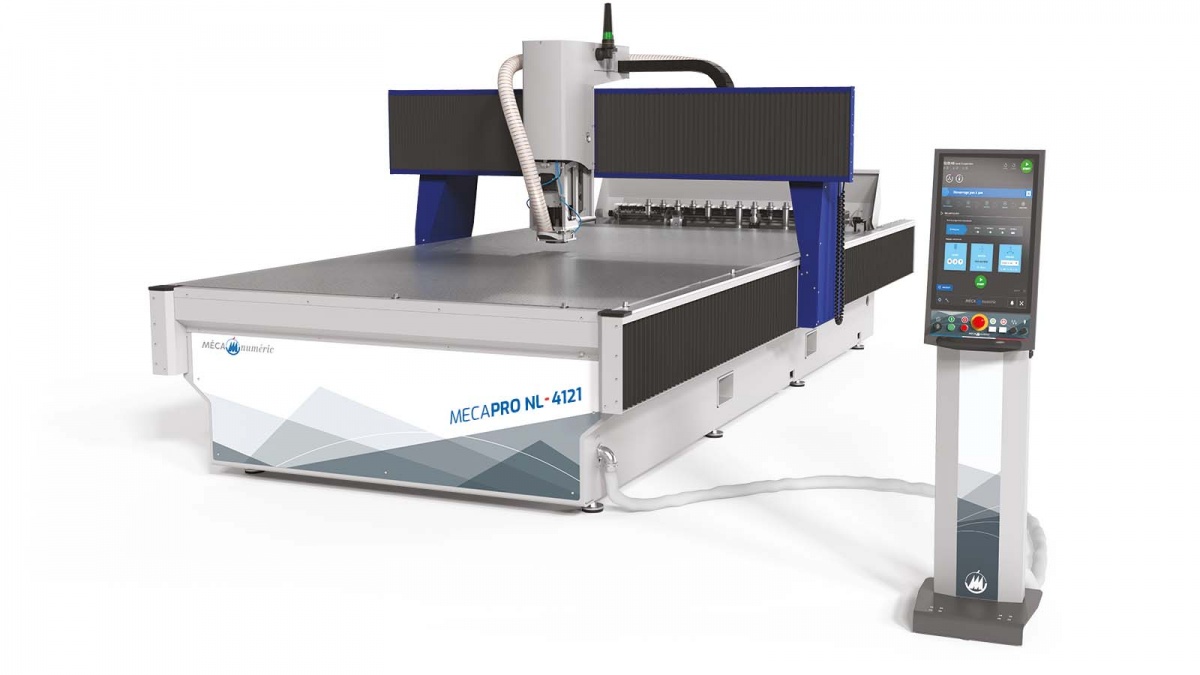

La máquina de corte y fresado diseñada para un uso industrial intensivo
Con carreras de máquina adaptadas a los nuevos formatos de placa (1600 o 2100 mm útiles), la MECAPRO NL permite el mecanizado de una amplia gama de materiales (en placa o desenrollados sobre la mesa) en numerosos sectores industriales:
- Polímeros: PMMA, HDPE, PS, PET, PETG, PU, PC, ABS, PVC... en paneles macizos o alveolares.
- Madera y derivados de la madera: MDF, TRESPA y otros derivados fenólicos, madera natural...
- Aleaciones ligeras: Aluminio, Latón, Cobre, Zinc...
- Composites : Alucobond®, Dibond® y similares, Vidrio/Epoxi, Carbono/Epoxi...
- Paneles de nido de abeja: Nida®, Nomex®,...
- Tableros mecanizables para moldes y modelos
- En determinadas condiciones, metales duros: Acero, Acero inoxidable, Titanio...
- Paneles de base mineral para ITE
- Caucho y derivados del caucho
- Espumas de todas las densidades
- Papel, cartón y derivados
- Plásticos finos (PVC, PS, PET, PETG, ABS, PC...)
LOS DESTACADOS
Equipos versátiles y personalizables:
- Fresado de alta velocidad (HSM)

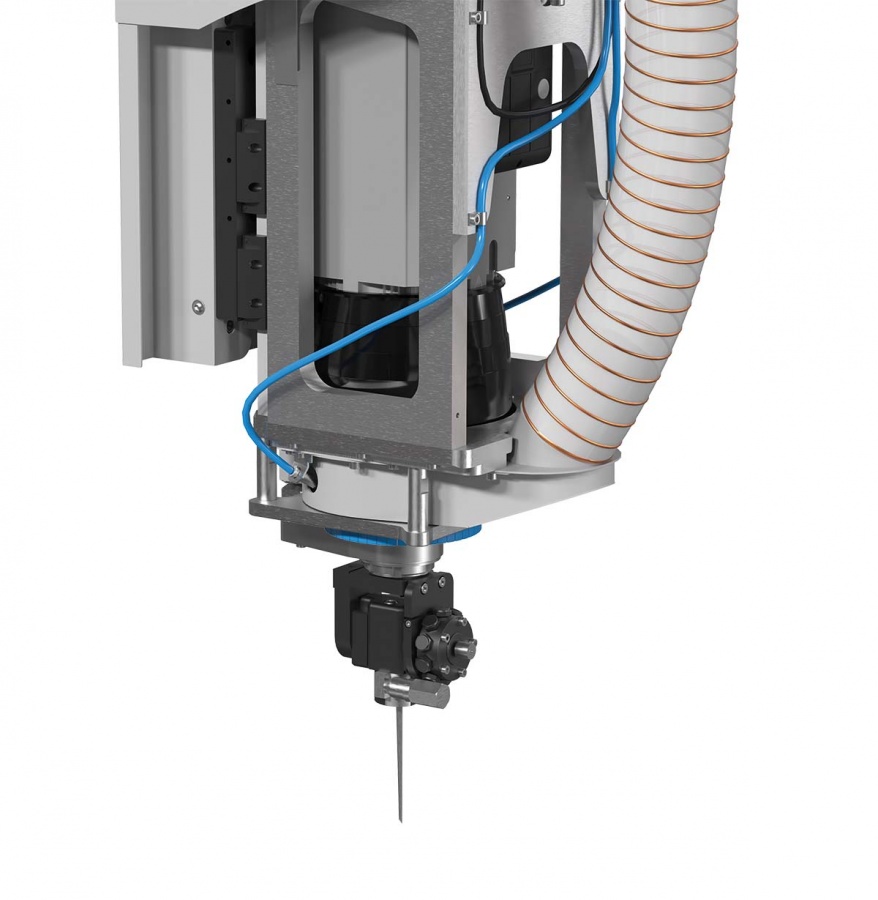

- Funciones secundarias preinstaladas (cabezales no incluidos): corte por cuchilla con control tangencial, ranurado por rodillo, cuchilla de disco, roscado rígido, etc.

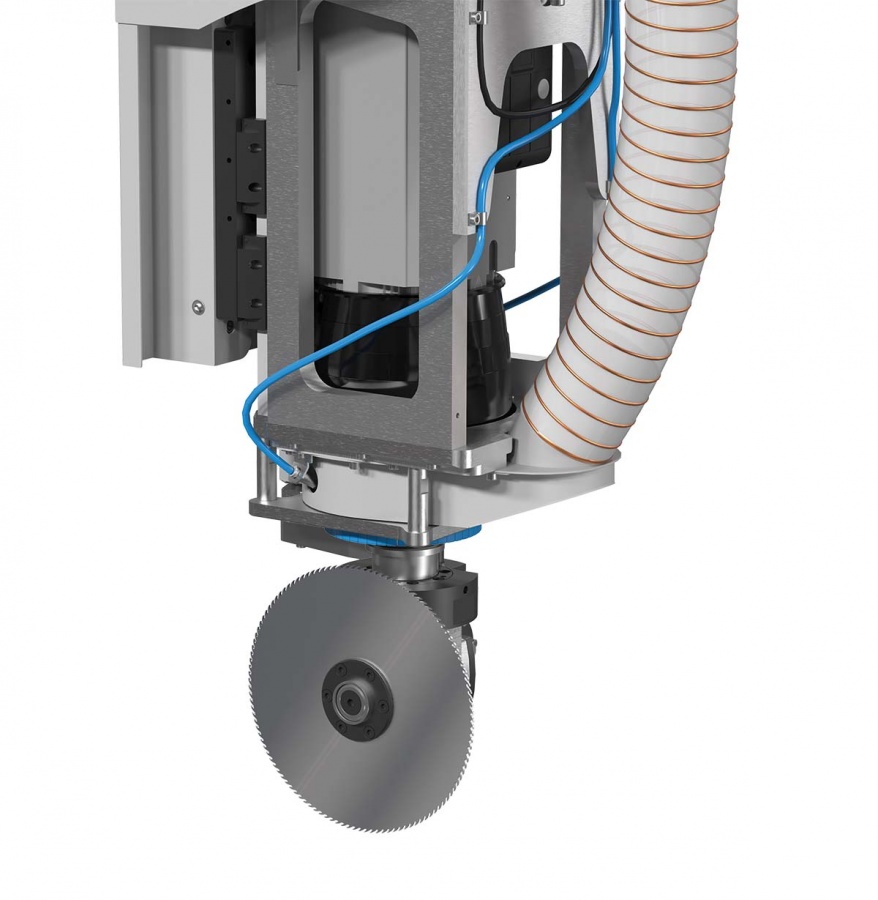

- Funciones secundarias opcionales: serrado o fresado por engranaje angular, seguimiento por cámara, lubricación, extracción de virutas, etc.

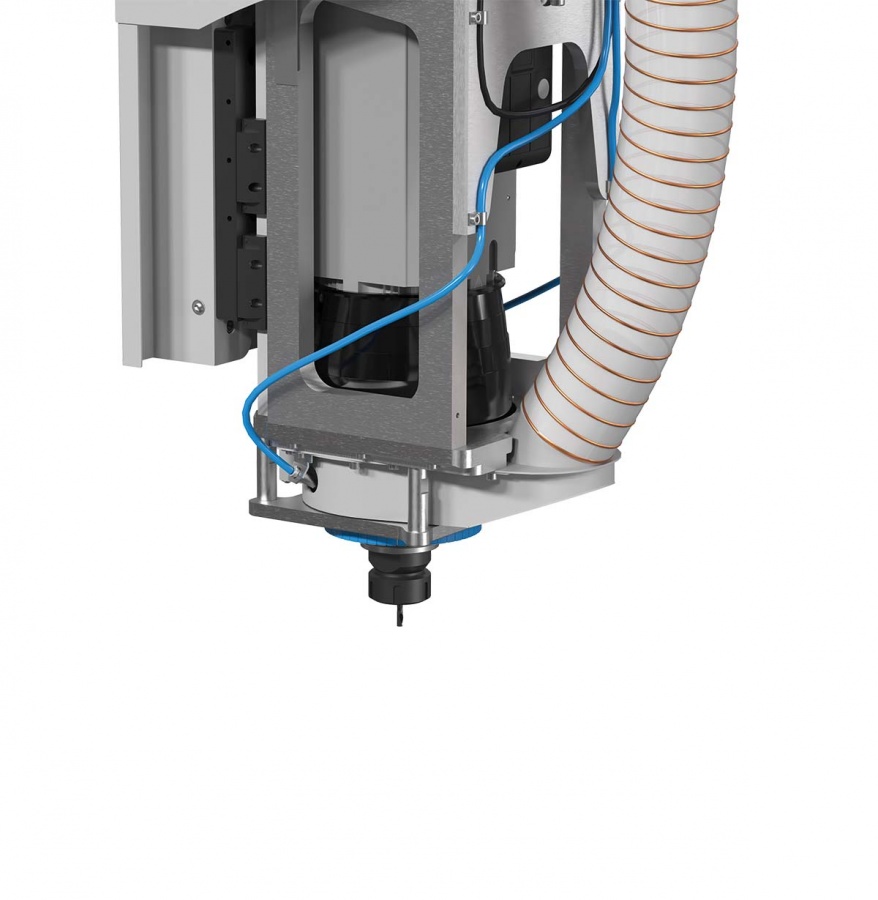

Potentes electrohusillos de alta velocidad:
- 2 modelos disponibles
- 4 rodamientos cerámicos
- Sensores de choque, vibración y temperatura con alertas

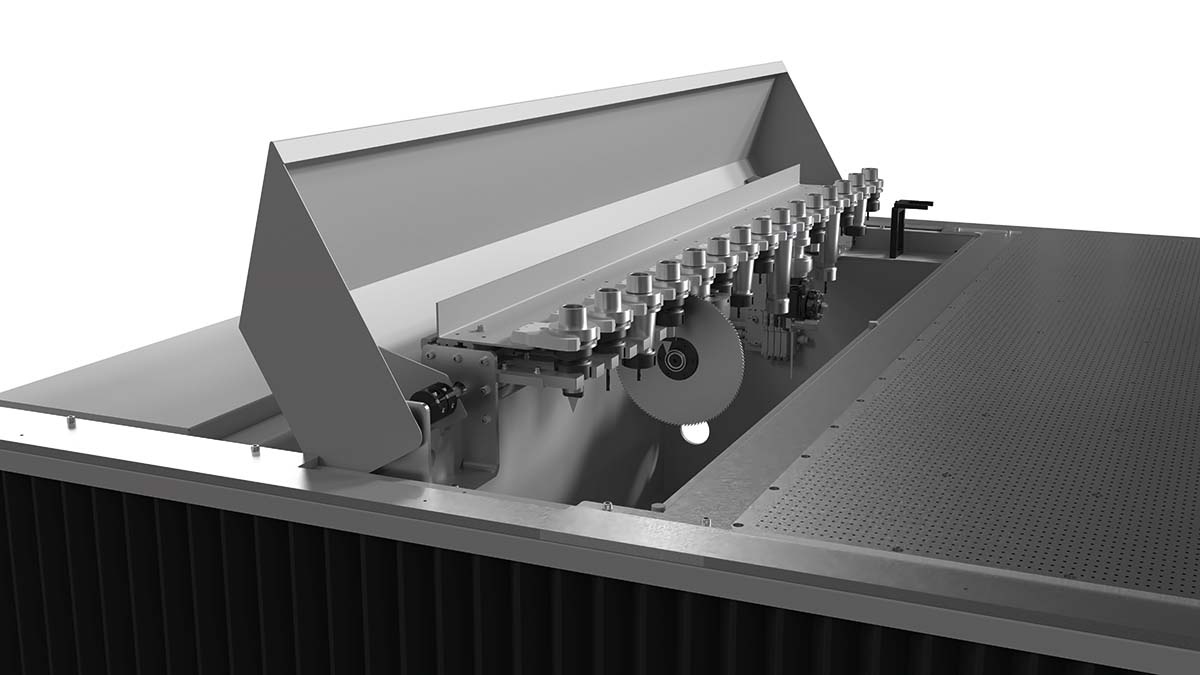

Almacén de herramientas preparado para todo tipo de herramientas o cabezales:
- De 9 a 15 ranuras
- De 4 a 6 ranuras mixtas para (herramientas verticales, cabezales de control tangencial, transmisión de ángulos)
- Sensor láser para medición de longitud y diámetro o posición y geometría
Un diseño estudiado para limitar el impacto en el medio ambiente:
- Nariz de aspiración para la recuperación de virutas
- Placa de vacío con potencia variable del 60 al 100% para evitar el consumo excesivo de electricidad
Control numérico de última generación :

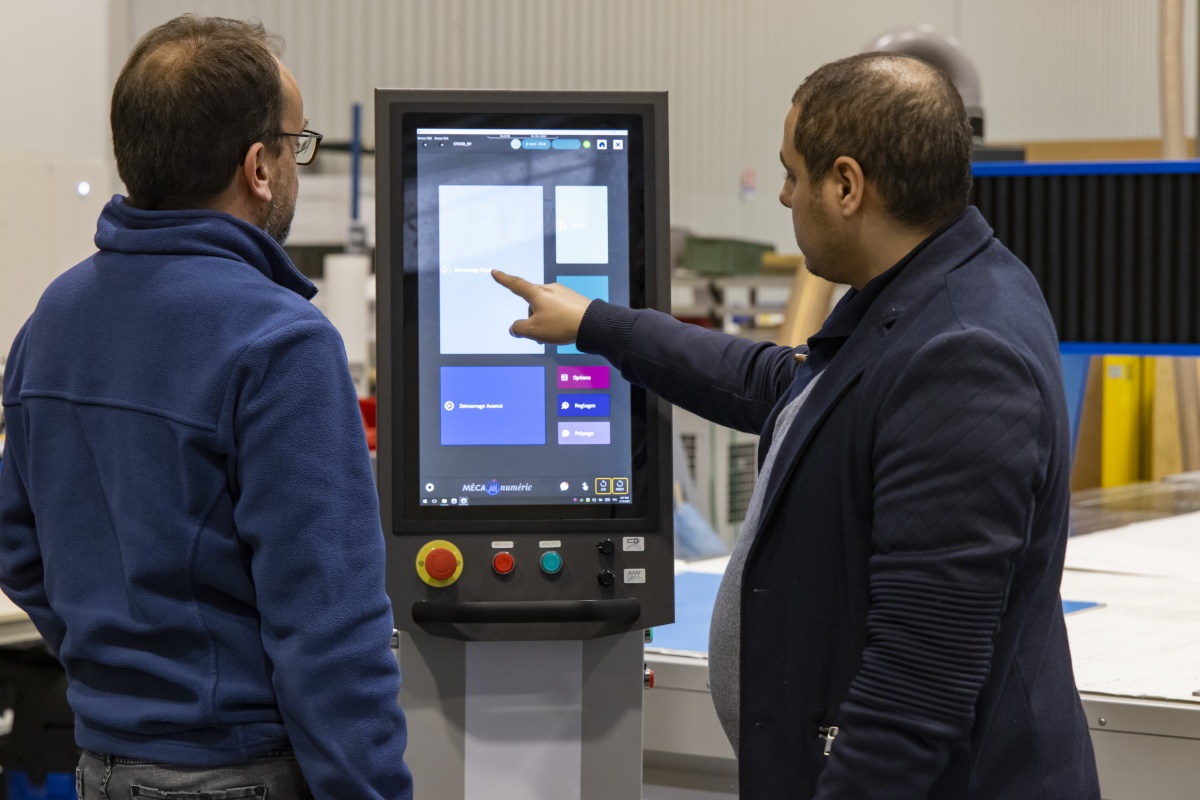

- Pantalla táctil vertical de 21" en consola móvil
- HMI fácil de usar, moderna y sencilla con guía del operador en línea (modo paso a paso)
DESCRIPCIÓN TÉCNICA
- Estructura: bastidor de una pieza y pórtico móvil de acero soldado de gran espesor.
- Tablero: mesa fija de aluminio con revestimiento martyr opcional.
- Guiado: raíles prismáticos rectificados y patines de bolas precargados.
- Transmisión: husillos de bolas con tuercas precargadas en todos los ejes (dos husillos de bolas en el eje X).
- Accionamiento: motores sin escobillas con codificadores absolutos en todos los ejes (2 motores en el eje X).
DIMENSIONES
| MECAPRO NL 3116 | MECAPRO NL 3121 | MECAPRO NL 4121 | |
| Carrera eje X en mm | 3100 | 3100 | 4100 |
| Carrera eje Y en mm | 1600 | 2100 | 2100 |
| Carrera eje Z en mm | 325 | 325 | 325 |
|
Paso entre montantes (sin topes) : sobre los primeros 100 mm / altura total por encima de la mesa |
1700 / 1600 | 2200 / 2100 | 2200 / 2100 |
| Holgura de la nariz del pórtico o del husillo en mm | 380 | 380 | 380 |
| Longitud en mm sin bombas | 4600 | 4600 | 5600 |
| Anchura en mm | 2600 | 3100 | 3100 |
| Altura en mm | 2700 | 2700 | 2700 |
| Peso medio en kg | 4000 | 4500 | 5000 |
POTENTES ELECTROSPINDLES DE ALTA VELOCIDAD
| HSD951-SM-A8 | HSD951-SM-W12 | |
| Potencia max S1-S6 en kW | 8 - 9,6 | 12 - 14,4 |
| Pareja max S1/S6 | 6,4 / 7,7 Nm à 12 000 rpm |
9,5 / 11,4 Nm à 12 000 rpm |
| Velocidad rpm | 0 à 28 000 rpm | 0 à 28 000 rpm |
| Refrigerante | AIRE | AGUA |
| Refrigeración | Ventilador | Unidad de refrigeración regulada |
| Cambio de herramienta | Automático, HSK-F63 | Automático, HSK-F63 |
Fachadas de edificios
Espuma para maletas
Muebles
Satélites
Frisos decorativos
Cajas
Prototipado rápido
Pieza para aplicación POS
Rótulo en relieve en madera (MDF)
Marcaje
Piezas estructurales y herramientas
Piezas técnicas de plástico
Piezas para motos de carreras
Producción de piezas para aplicaciones ferroviarias
Encofrados
Carpintería de plástico
Carpintería de aluminio
Electrodomésticos
Asientos para la industria aeronáutica
Interiorismo aeronáutico
Portillos
Carros
Estructuras y accesorios de autobuses
Piezas para tranvías
Piezas para metro
Piezas para camiones
Piezas para vehículos eléctricos
Moldes y modelos
Rotulación PVC
