MECAPLUS HP

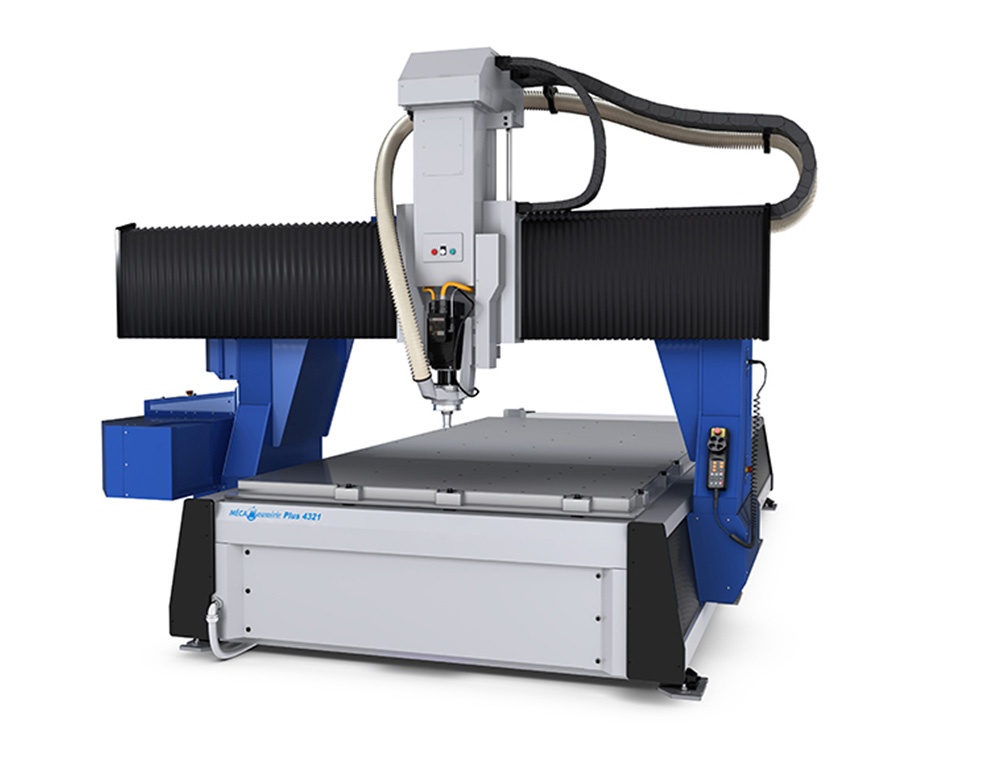

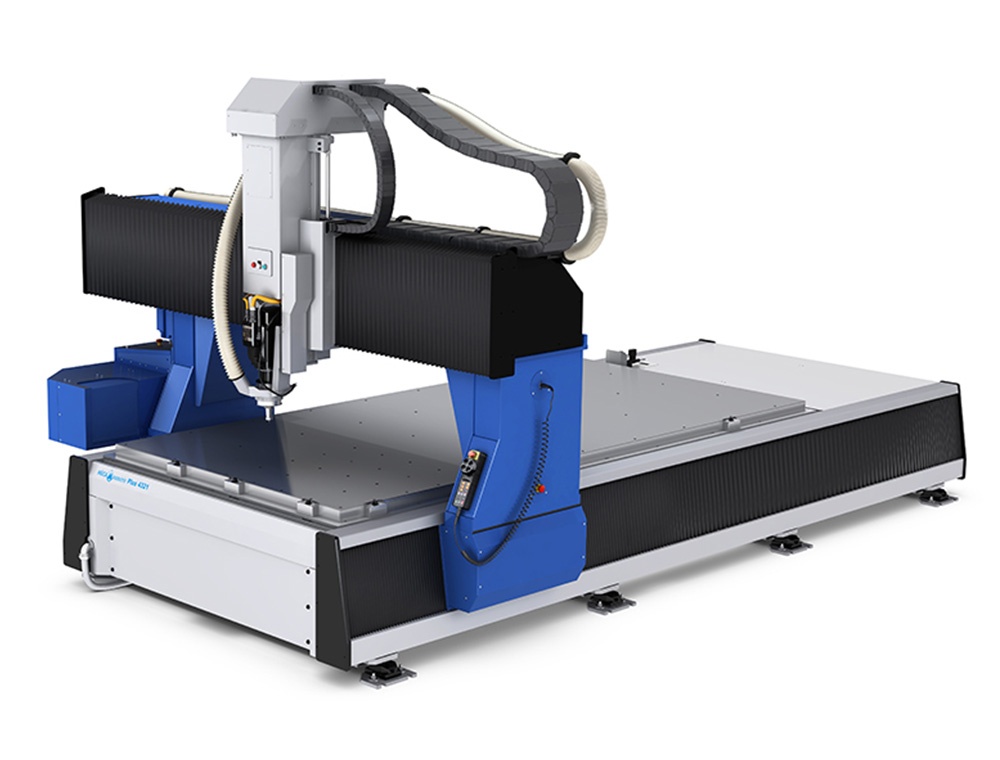

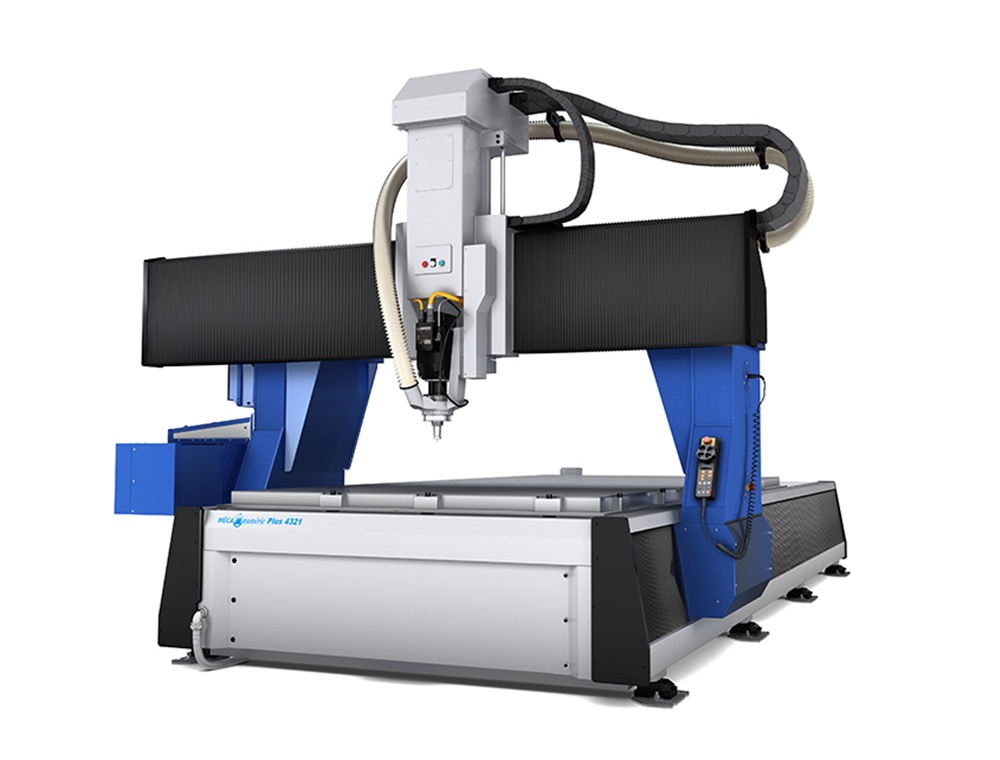

MECANIZADO "ÁGIL" La fresadora CNC de 3 ejes MECAPLUS ofrece una solución de rendimiento combinada con alta precisión.

  • Descripción
  • Datos técnicos
  • Aplicaciones

Fresadoras de 3 ejes de alta productividad: mecanizado "ágil"



DESTACADOS

  • Diseñadas y construidas para un uso intensivo.
  • Equipo pesado, rápido, potente, preciso y fácil de usar para el mecanizado de materiales de chapa rígida gruesa en los sectores del procesamiento de plásticos, modelado, aeronáutica y aluminio, o para el mecanizado de moldes y modelos 3D.
  • Especialmente indicado para el mecanizado de aluminio, materiales plásticos gruesos y materiales compuestos con elevadas propiedades mecánicas.
  • Numerosas posibilidades de personalización.
  • Innovadoras y eficaces platinas de vacío con tecnología de turbina o bomba de vacío.
  • Controles digitales SIEMENS o HEIDENHAIN.
  • Cinemática de alta calidad con componentes industriales suministrados por líderes mundiales en su campo, montados sobre bastidores de acero mecanosoldados y estabilizados.

ALGUNAS DE LAS OPCIONES POSIBLES

  • Tecnología de bandeja de vacío con turbinas de canal lateral de dos etapas 7,5 kW, 520 m³/h
  • Tecnología de bandeja de vacío con turbinas de 4 etapas 15 kW, 1500 m³/h
  • Mesa de vacío con bombas de vacío de 250 m³/h, 4,5 kW
  • Sistemas de refrigeración de herramientas (aire de congelación, lubricación...)
  • Sistemas de aspiración de virutas y polvo
  • Almacén de herramientas rotativo a bordo, capacidad 24 herramientas (opción 40 herramientas)
  • Roscado rígido
  • Escalas de medición Heidenhain presurizadas en los ejes X, Y y Z

DESCRIPCIÓN TÉCNICA

  • Estructura: bastidor y pórtico móvil de acero soldado de alta resistencia.
  • Tablero: mesa fija de aluminio con revestimiento de mármol o tablero de resina fenólica.
  • Guiado: raíles rectificados y patines de bolas precargados.
  • Transmisión: husillo de bolas en los tres ejes, doble husillo de bolas para el eje X.
  • Motorización: motores sin escobillas.

PRINCIPALES CARACTERÍSTICAS TÉCNICAS

  • Velocidad máxima en mm/s en X e Y: 600
  • Velocidad máxima en mm/s en Z: 400
  • Resolución en mm : 0,001
  • Repetibilidad en mm a 20°C +/- 2° ± : 0,015

DIMENSIONES

  MECAPLUS HP 4321
Carrera eje X en mm 4350
Carrera eje Y en mm 2100
Carrera eje Z en mm 375
Distancia entre espárragos 2150
Distancia del pórtico 600
Longitud total en mm 6900
Anchura total en mm 3900
Altura en mm 3300
Peso en kg 9000
