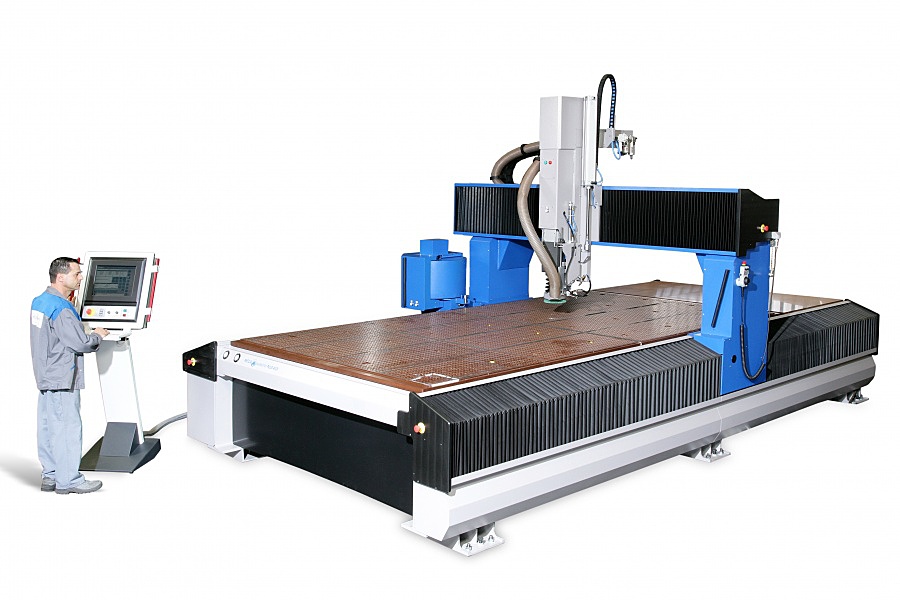

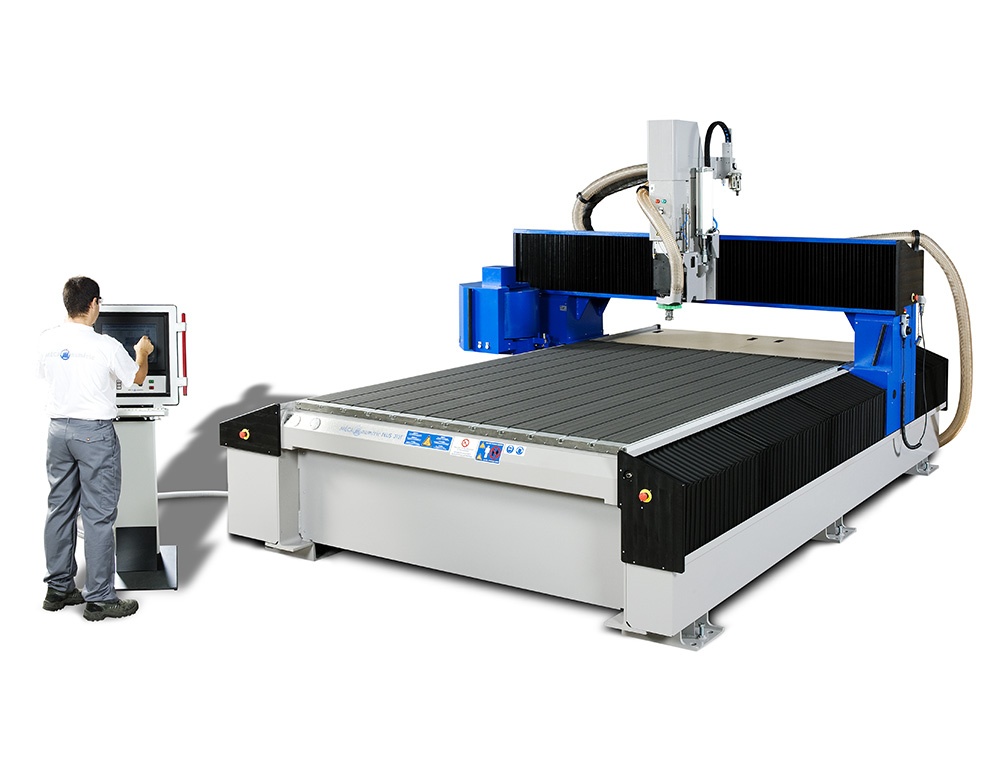

Fresadora vertical CNC HSM con pórtico móvil, mesa fija y columna móvil para mecanizado industrial

MECAPLUS

Especialmente indicada para el mecanizado de aluminio, materiales plásticos gruesos y materiales compuestos con elevadas características mecánicas.

  • Descripción
  • Datos técnicos
  • Aplicaciones

Fresadora de alta productividad, precisión y fácil manejo para el mecanizado de materiales de chapa rígida gruesa en los sectores del plástico, modelismo, aeronáutica, transformación del aluminio, publicidad y PLV.... o para el mecanizado de moldes y modelos 3D.


DESTACADOS

  • Fresadora CNC de precisión fácil de usar con muchas posibilidades de personalización.
  • Diseñada y construida para un uso profesional intensivo.
  • Mecanizado de chapa en sectores tan variados como aeronáutica, plásticos y composites, mecánica de precisión, procesado de aluminio, publicidad y PLV...
  • Equipos de mesa fija desde 1000x1500 mm hasta 2500x6000 mm como estándar y hasta 3500 x 16000 mm como versión especial.
  • Bandejas de vacío innovadoras y eficientes con tecnología de turbina o bomba de vacío.
  • Controles digitales MECANUMERIC de serie o tipo SIEMENS o HEIDENHAIN.
  • Cinemática de alta calidad con componentes industriales suministrados por líderes mundiales en su campo, montados sobre bastidores de acero soldados y estabilizados.
  • Opciones comerciales adaptadas a las necesidades actuales de los clientes en cada sector de actividad.

Algunos de los materiales que pueden utilizarse (en función del electromandrino y de la herramienta elegida) :

  • Plásticos rígidos en láminas (PMMA-PC-PS-PVC-ABS..)
  • Plásticos expandidos y planchas de espuma
  • Espumas rígidas (PU- PS-...)
  • Espumas semirrígidas (KAPA line®,...)
  • Materiales compuestos para la construcción : Alucobond®, Dibond®, Reynobond®,...
  • Materiales compuestos para la industria (resina de poliéster rellena de fibra de vidrio, fibra de carbono, etc.)
  • Madera y productos de madera
  • Resinas de poliéster
  • Aleaciones ligeras a base de aluminio o cobre
  • Acero y acero inoxidable
  • Piedras blandas, mármol, granito (sólo grabado)...

ALGUNAS DE LAS OPCIONES POSIBLES

  • Aspiración de virutas con una amplia gama de aspiradores industriales
  • Varias mesas de vacío
  • Almacén rotativo de herramientas a bordo
  • Sistema de lubricación de herramientas / Sistema de refrigeración de herramientas/material
  • CNC SIEMENS y servomotores SIEMENS
  • CNC FANUC y servomotores FANUC
  • Desbobinador automático para película de sujeción VILMILL
  • Sistema multicabezal (2, 3 ó 4 cabezales) para el mecanizado simultáneo de varias piezas
  • Recinto de protección global
  • Sistema automático de carga y descarga mediante elevador o mesas intercambiables

DESCRIPCIONES TÉCNICAS

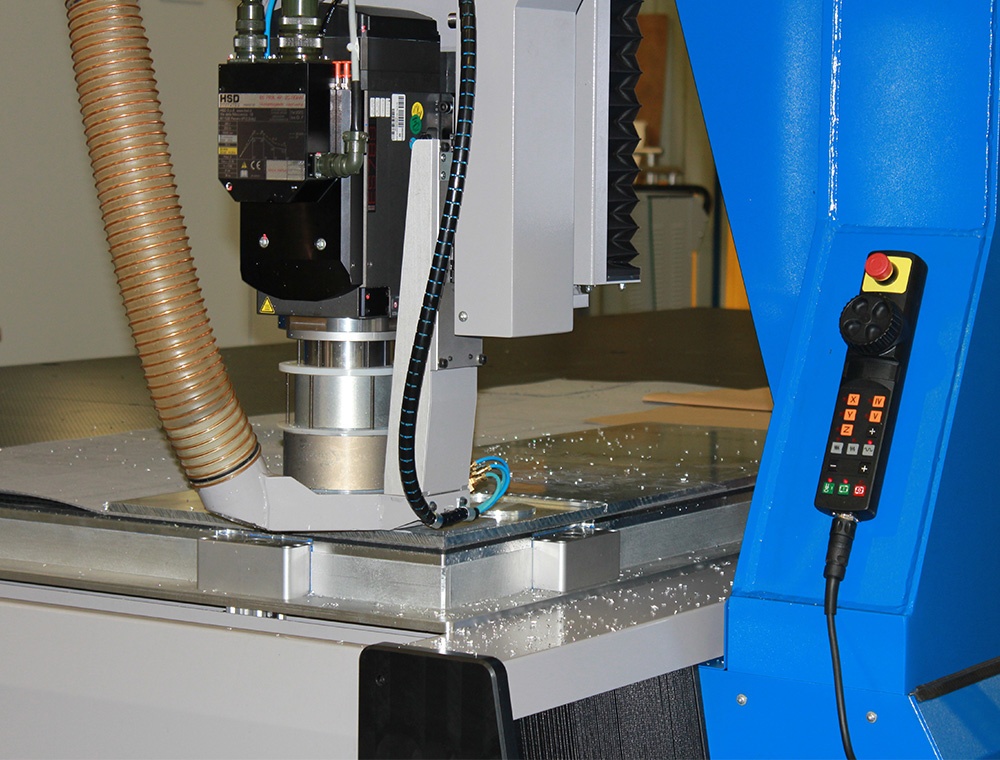

  • Estructura: bastidor y pórtico móvil de acero soldado de alta resistencia.
  • Tablero: mesa fija de aluminio con revestimiento de mármol o tablero de resina fenólica.
  • Guiado: raíles rectificados y patines de bolas precargados.
  • Transmisión: husillo de bolas en los tres ejes, doble husillo de bolas para el eje X.
  • Motorización: motores sin escobillas.

PRINCIPALES CARACTERÍSTICAS TÉCNICAS

  • Velocidad máxima: 600 mm/seg
  • Aceleración: 1 ms².
  • Repetibilidad: +/-0,02 mm
  • Resolución: 0,001 mm

DIMENSIONES

  MPL3115 MPL3121 MPL4121 MPL6121
Carrera útil X en mm 3110 3110 4100 6100
Carrera útil Y en mm 1560 2100 2100 2100
Carrera Z estándar/opcional en mm 275/500 275/500 275/500 275/500
Distancia entre espárragos 1750 2300 2300 2300
Paso bajo pórtico estándar/opcional 375/600 375/600 375/600 375/600
Longitud total en mm 4650 4650 5650 7650
Anchura total en mm 3200 3600 3600 3600
Altura en mm 3160

3160

3160 3160
Peso en kg 5800 7000 8000 11000

Opcional, anchura útil 2550mm.
